Бобышки Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях, для установки термодатчиков, приборов измерения давления, уровня, запорной арматуры, присоединения импульсных трубопроводных линий.
    от 150,00 руб. (без НДС)
    Обратная связь
    • Сертификат соответствия № РОСС BY/МН02/Н00081 ТУ РБ 390184271.010-2004

      СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ БОБЫШЕК С ПРИМЕРАМИ


      1
      2
      3
      4
      5
      Бобышка 1 / 28 - 32 - М20х1,5 - А

      1. Тип исполнения

      1 - с шейкой под приварку для установки защитных гильз перпендикулярно в трубопровод
      2 - со скосом для установки защитных гильз под углом в трубопровод
      3 - с шейкой под приварку для установки термопреобразователей перпендикулярно в трубопровод
      4 - со скосом для установки термопреобразователей под углом в трубопровод

      Тип исполнения для бобышек со специальными уплотнениями

      13 - с шейкой под приварку и уплотнением с торцевой проточкой для установки термопреобразователей перпендикулярно в трубопровод;
      23 - с шейкой под приварку и уплотнением с двумя торцевыми проточками для установки термопреобразователей перпендикулярно в трубопровод;
      33 - с шейкой под приварку и гнездом по ГОСТ22526-77 для установки термопреобразователей перпендикулярно в трубопровод;
      43 - с шейкой под приварку и гнездом по ОСТ26.260.460-99 для установки термопреобразователей перпендикулярно в трубопровод;
      14 - со скосом, уплотнением и торцевой проточкой для установки термопреобразователей под углом в трубопровод;
      24 - со скосом, уплотнением и двумя торцевыми проточками для установки термопреобразователей под углом в трубопровод;
      34 - со скосом и гнездом по ГОСТ22526-77 для установки термопреобразователей под углом в трубопровод;
      44 - со скосом и гнездом по ОСТ26.260.460-99 для установки термопреобразователей под углом в трубопровод;

      с шейкой под сварку со скосом
      11 - с уплотнением с торцевой проточкой
      21 - с уплотнением с двумя торцевыми проточками
      31 - с гнездом по ГОСТ22526-77
      41 - с гнездом по ОСТ26.260.460-99
      12 - с уплотнением с торцевой проточкой
      22 - с уплотнением с двумя торцевыми проточками
      32 - с гнездом по ГОСТ22526-77
      42 - с гнездом по ОСТ26.260.460-99
      13 - с уплотнением с торцевой проточкой
      23 - с уплотнением с двумя торцевыми проточками
      33 - с гнездом по ГОСТ22526-77
      43 - с гнездом по ОСТ26.260.460-99
      14 - с уплотнением с торцевой проточкой
      24 - с уплотнением с двумя торцевыми проточками
      34 - с гнездом по ГОСТ22526-77
      44 - с гнездом по ОСТ26.260.460-99

      Параметры бобышек с обычным уплотнением Таблица 2.1

      Параметры бобышек с обычным уплотнением Таблица 2.1

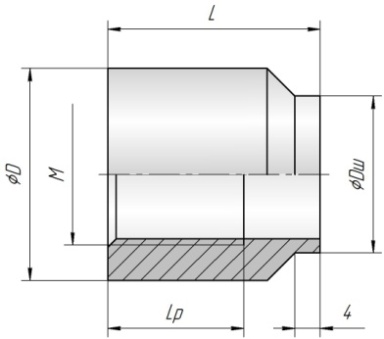

      Схема исполнения B
      D, мм
      C
      L, мм
      D
      M, мм
      Dш, мм Lр, мм

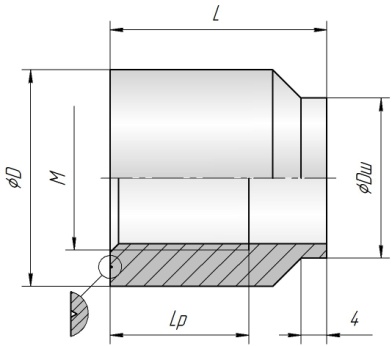

      Бобышка 1/D - L - M - S
      20 21…60 М12х1,5
      G1/4
      16 18
      K1/4, R1/4 15
      28 24…100 М20х1,5
      G1/2
      24 24
      K1/2,R1/2 21
      38 32…100 М27х2
      G3/4
      30 32
      K3/4, R3/4 21
      48 32…100 М33х2
      G1
      36 32
      K1,R1
      26
      63 32...100

      K1,1/2

      R1,1/2

      52 27

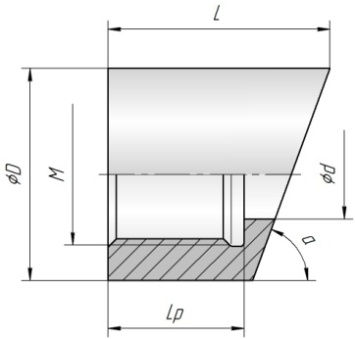

      Схема исполнения B
      D, мм
      C
      L, мм
      D
      M, мм
      α,° Lр, мм

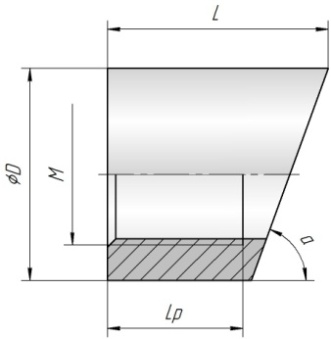

      Бобышка 2/D - L - M/α - S

      28 45…140 М20х1,5
      G1/2
      45
      60
      24
      K1/2 21
      38 80…140 М27х2
      G3/4
      32
      K3/4 21
      48 90…140 М33х2
      G1
      32
      K1 26
      63 90...140

      K1,1/2

      R1,1/2

      27
      Схема исполнения B
      D, мм
      C
      L, мм
      D
      M, мм
      Dш, мм Lр, мм

      Бобышка 3/D - L - M - S
      28 24…60 М20х1,5
      G1/2
      24 15
      38 40…80 М27х2
      G3/4
      30 20
      48 50…90 М33х2
      G1
      36 30
      Схема исполнения B
      D, мм
      C
      L, мм
      D
      M, мм
      α,град Lр, мм

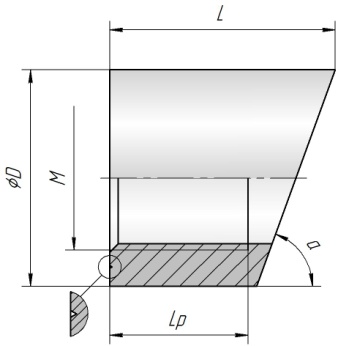

      Бобышка 4/D - L - M/α - S

      28 45…140 М20х1,5
      G1/2
      45
      60
      15

      38 80…140 М27х2
      G3/4
      20
      48 90…140 М33х2
      G1
      30

      Параметры специальных уплотнений Таб 2

      Параметры специальных уплотнений

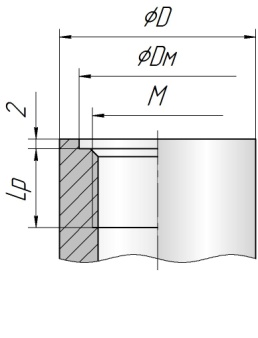

      Тип 1
      с торцевой
      проточкой

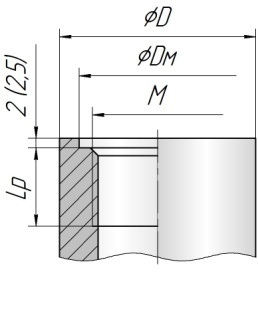

      Тип 2
      с двумя торцевыми
      проточками
      Тип 3
      с гнездом
      по ГОСТ22526-77
      Тип 4
      с гнездом
      по ОСТ26.260.460-99
      Параметры бобышек со специальными уплотнениями Таб 3

      Параметры бобышек со специальными уплотнениями

      Тип исполнения Схема исполнения Тип уплотн. D, мм L, мм M, мм Dш, мм Dм, мм Lр, мм

      С шейкой под

      приварку для

      установки

      защитных гильз

      с монтажным резьбовым

      соединением

      перпендикулярно в трубопровод


      Бобышка Х1/D - L - M - S

      1;2 30 25…100 М20х1,5
      G1/2
      26 - 24
      3 32 26
      (27)
      16
      4 38 32 24
      1;2 40 35…100 М27х2
      G3/4
      30 - 32
      3 38 33 18
      4 48 37 32
      1,2 50 35…100 М33х2
      G1
      36 - 32
      3 48 40 20
      4 48 44 32

      Со скосом для

      установки

      защитных гильз

      с монтажным

      резьбовым

      соединением

      под углом

      в трубопровод


      Бобышка Х2/D - L - M/α - S

      1;2 30 45…140 М20х1,5
      G1/2
      45
      60
      - 24
      3 32 26
      (27)
      16
      4 38 32 24
      1;2 40 80…140 М27х2
      G3/4
      - 32
      3 38 33 18
      4 48 37 32
      1;2 50 90…140 М33х2
      G1
      - 32
      3 48

      40 20
      4 48

      44 32

      С шейкой под приварку

      для установки измерительных

      приборов

      перпендикулярно в трубопровод


      Бобышка X3/D - L - M- S
      1; 2 30 32...100 М20х1,5
      G1/2
      26 - 15
      3 32 26 (27)
      4 38 32
      1; 2 40 50...100 М27х2
      G3/4
      30 - 20
      3 38 33
      4 48 37
      1; 2 50 50...100 М33х2
      G1
      36 - 30
      3 48 40
      4 48 44

      Со скосом для установки

      термоперобразователей

      под углом в трубопровод


      Бобышка X4/D - L - M- S

      1; 2 30 45...140 М20х1,5
      G1/2

      45

      60

      - 15
      3 32 26 (27)
      4 38 32
      1; 2 40 80...140 М27х2
      G3/4
      - 20
      3 38 33
      4 48 37
      1; 2 50 90...140 М33х2
      G1
      - 30
      3 48 40
      4 48 41

      2 - Диаметр бобышки

      D - внешний диаметр бобышки.

      3 - Длина бобышки

      L - общая длина бобышки.
      Бобышки изготавливаются длиной из ряда 21, 24, 25, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140 мм в соответствии с таблицами 1 и 3.

      4- Резьба бобышки

      М - внутренняя резьба бобышки. (для исполнений 1, 3, 11, 21, 31 и 41 пункта 1)
      М/α - внутренняя резьба и угол скоса бобышки. (для исполнений 2, 4, 12, 22, 32 и 42 пункта 1)
      Резьбы выполняются в соответствии с таблицами 1 и 3.
      По заявке Заказчика возможно изготовление других типов резьб.

      5 - Материал бобышки

      А - бобышка изготавливается из стали 20
      Ац - бобышка изготавливается из стали 20 с цинковым покрытием
      Б - бобышка изготавливается из стали 12Х18Н10Т
      В - бобышка изготавливается из стали 09Г2С

      Марка материала – материал указывается заказчиком (например, 08Х18Н10Т).

      Дополнительная информация

      Вся дополнительная информация о бобышке указывается после обозначения в скобках.

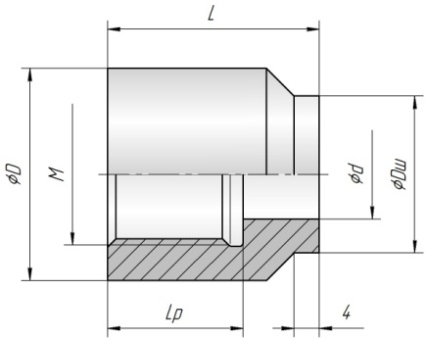

      Специальные бобышки для установки датчиков давления

      Схема исполнения D, мм L, мм M, мм Dш, мм d, мм Lр, мм


      Бобышка 3/28 - 40 - M - S(ф7)

      28 40 М20х1,5
      G1/2
      24 7 28

      Бобышка отвода
      сифонного
      Бобышка термометра
      биметаллического

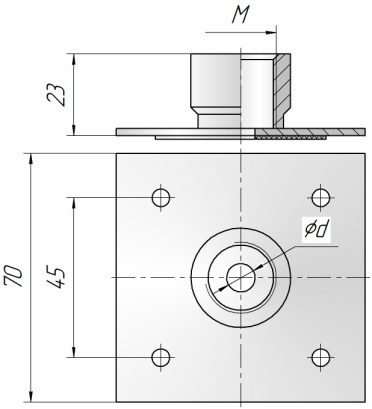

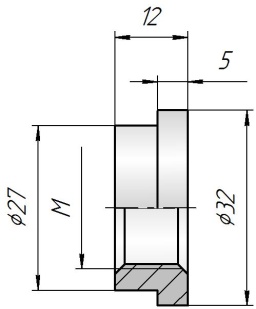

      Бобышка фланцевая
      тип 1

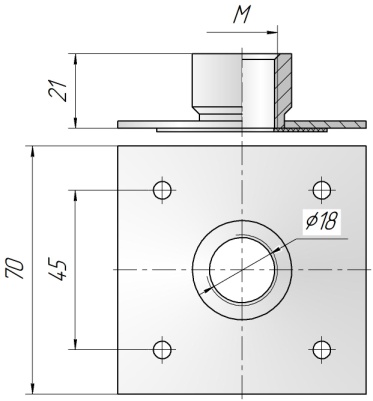

      Бобышка фланцевая
      тип 2


      Бобышка БОС-14-S


      Бобышка БТБ-М-S


      Бобышка БФ.1-d-23-M-S


      Бобышка БФ.2-18-21-M-S

      М – внутренняя резьба бобышки
      - М20х1,5, - G1/2

      М - внутренняя резьба бобышки d – диаметр монтируемого термопреобразователя S - Материал
      - М20х1,5
      - G1/2
      М – внутренняя резьба бобышки
      6, 8, 10 ,12 А - бобышка изготавливается из стали 20
      Ац - бобышка изготавливается из стали 20 с цинковым покрытием
      Б - бобышка изготавливается из стали 12Х18Н10Т
      В - бобышка изготавливается из стали 09Г2С
      По заявке Заказчика возможно изготовление бобышек из других сталей.
