Диафрагма для расходомеров Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Диафрагма камерная стандартная ДКС устанавливается во фланцах трубопровода с применением промежуточных корпусов – кольцевых камер.
    Узнать стоимость

    • Условное давление в трубопроводе до 10 МПа. Предназначена для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

      Выпускаются по ГОСТ 8.586.1-5-2005

      Схема условного обозначения диафрагм с примерами



      		1 - 2 - 3 - 4 - 5
      Диафрагма ДКС - 10 - 80 - А/Б - 1

      1 Тип диафрагмы

      ДКС – Диафрагма камерная стандартная

      2 Условное давление

      Pn - наибольшее избыточное рабочее давл. при темп-ре среды 20°С, при котором обеспечивается заданный срок службы.

      3 Условный проход

      Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода.

      4 Материал

      А/Б – кольцевые камеры изготавливаются из стали 20, диск диафрагмы из стали 12Х18Н10Т
      Б/Б – кольцевые камеры и диск диафрагмы изготавливаются из стали 12Х18Н10Т
      В/Б – кольцевые камеры из 09Г2С, диск диафрагмы из 12Х18Н10Т
      Марка материала/Марка материала – материал указывается заказчиком (например, 08Х18Н10Т/10Х17Н13М2Т)

      5 Вариант исполнения

      1 – исполнение 1
      2 – исполнение 2
      3 – исполнение 3

      Параметры диафрагмы



      Исполнение 1 Исполнение 2 Исполнение 3

      Обозначение Dn, мм Pn, МПа D, мм
      Диафрагма ДКС Pn - Dn - S/Б - N 50 0,6 96
      10 107
      65 0,6 116
      10 127
      80 0,6 132
      10 142
      100 0,6 152
      10 162
      125 0,6 182
      10 192
      150 0,6 207
      10 217
      175 0,6 237
      10 247
      200 0,6 262
      10 272
      250 0,6 317
      10 328
      300 0,6 372
      10 383
      350 0,6 422
      10 443
      400 0,6 472
      10 490
      500 0,6 557
      10 605

      6 Дополнительные опции (указываются в скобках после условного обозначения)

      К – с коническим входом
      И – износоустойчивая
      ТР – технологическая расточка диска (без расточки диаметра)
      ГП – государственная поверка и расчет
      МК – в комплекте с монтажным кольцом
      КФ – комплект фланцев с КМЧ (шпильки, гайки, прокладки)
      ФС – в комплекте с фланцевым соединениям (калиброванные патрубки 2Dn)
      ПО – в комплекте с патрубками отбора давления (в стандартном исполнении 16х3 250мм)

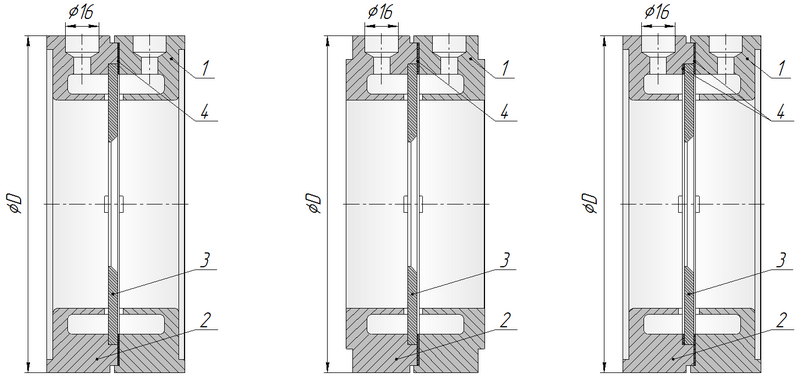

      Позиции согласно схеме
      1 – Корпус минусовой кольцевой камеры
      2 – Корпус плюсовой кольцевой камеры
      3 – Диск диафрагмы
      4 – Прокладка паронитовая

      Для оформления заказа на изготовление необходимо выслать опросный лист с исходными данными (скачать).

      По требованию заказчика дополнительно возможно изготовление комплектов фланцев, фланцевых соединений и монтажных колец.
