Гильзы термометрические Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Гильзы предназначены для предотвращения непосредственного воздействия термометрируемой среды на термоэлектрические преобразователи и преобразователи сопротивления при их монтаже в сосуды под давлением, на трубопроводы, паровые котлы или другие объекты.
    от 690,00 руб. (без НДС)
    Обратная связь
    • Сертификат соответствия № РОСС BY/МН02/Н00080 ТУ РБ 390184271.009-2004

      ГИЛЬЗЫ ВЫПУСКАЮТСЯ В ШЕСТИ МОДИФИКАЦИЯХ:

      1. ГЦР - Гильза цилиндрическая резьбовая
      2. ГКР - Гильза коническая резьбовая
      3. ГЦП - Гильза цилиндрическая приварная
      4. ГКП - Гильза коническая приварная
      5. ГЦФ - Гильза цилиндрическая фланцевая
      6. ГКФ - Гильза коническая фланцевая

      Гильзы термометрические изготавливаются с монтажной резьбой:

      метрической по ГОСТ 24705;
      трубной цилиндрической по ГОСТ 6357;
      конической дюймовой по ГОСТ 6111;
      монтажная резьба может быть выполнена по требованию Заказчика по иным иностранным стандартам.

      Фланцы гильз изготавливаются по ГОСТ 12821 с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815 для указанного условного давления.

      Фланцы могут быть выполнены по требованию Заказчика по иным иностранным стандартам (ASME, DIN и т.п.).

      Гильзы термометрические должны эксплуатироваться при скоростях потоков и давлениях, не превышающих значений, указанных в таблицах для конкретных модификаций гильз. Максимальная скорость потока и номинальное давление воздействующей среды определены, исходя из условия обеспечения статической прочности гильзы. Расчет выполнен для среды имеющей плотность 1000 кг/м³ при температуре от плюс 20ºС до плюс 200ºС.

      Гильзы термометрические всех модификаций герметичны. Они подвергаются приемо-сдаточным испытаниям пробным давлением Рпр и должны эксплуатироваться при рабочем давлении Рр по ГОСТ 356-80.

      Номинальное давление Рn, МПа Пробное давление Рпp, МПа Рабочее давление Рp, МПа
      +200°С +400°С +590°С +610°С
      0,6 0,9 0,6 0,48 0,28 0,25
      1,0 1,5 1,0 0,75 0,45 0,42
      1,6 2,4 1,6 1,2 0,7 0,62
      4,0 6,0 4,0 3,0 1,8 1,6
      6,3 9,5 6,3 4,8 2,8 2,5
      10,0 15,0 10,0 9,0 4,5 4,2
      16,0 24,0 16,0 14,0 7,0 6,2
      25,0 35,0 25,0 19,0 11,0 10,0
      50,0 65,0 50,0 37,0 22,5 21,0

      Гильзы термометрические изготавливаются из стали 12Х18Н10Т по ГОСТ 5632. По заявке Заказчика возможно изготовление гильз термометрических из других сталей.

      Указания по эксплуатации

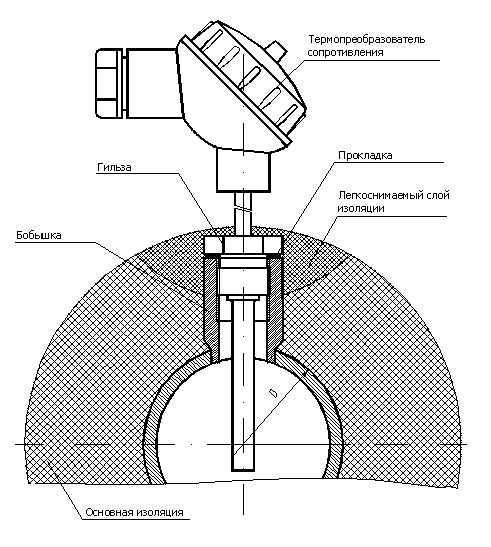

      Способ установки, изображенный на рис.1, применяют, когда приборы монтируют на горизонтальных участках трубопроводов диаметром более 76 мм. При этом длина монтажной части приборов может колебаться от 80 до 2000 мм.

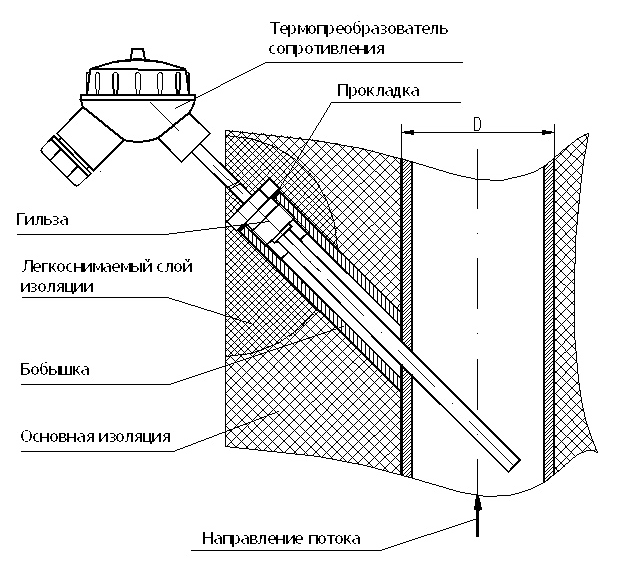

      Способ установки, изображенный на рис.2, считается оптимальным для монтажа приборов на вертикальных трубопроводах диаметром более 76 мм с использованием скошенных бобышек.


      Способ установки, изображенный на рис.3, используют для монтажа приборов в колено трубопровода. Этот способ может быть применен только в том случае, когда диаметр технологического трубопровода более 76 мм. Для установки приборов используют скошенные бобышки, установленные таким образом, чтобы при монтаже рабочий конец прибора совпадал в нижней его части с осью трубопровода.

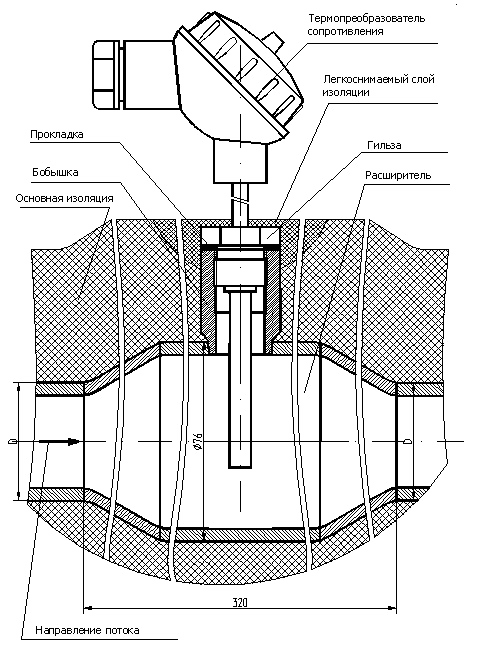

      Способ установки, изображенный на рис.4, применяют при диаметрах технологического трубопровода 45 и 57 мм и глубине погружения прибора от 90 до 100 мм. В этом случае в месте установки прибора участок трубопровода искусственно расширяют за счет вставки трубы большего диаметра. Расширитель, как правило, изготавливают из трубы диаметром 76 мм, в которую вваривается бобышка. Этот способ может быть применен для монтажа приборов глубиной погружения до 200 мм, при применении скошенных бобышек и расширителей, изготовленных из трубы диаметром 133 мм.

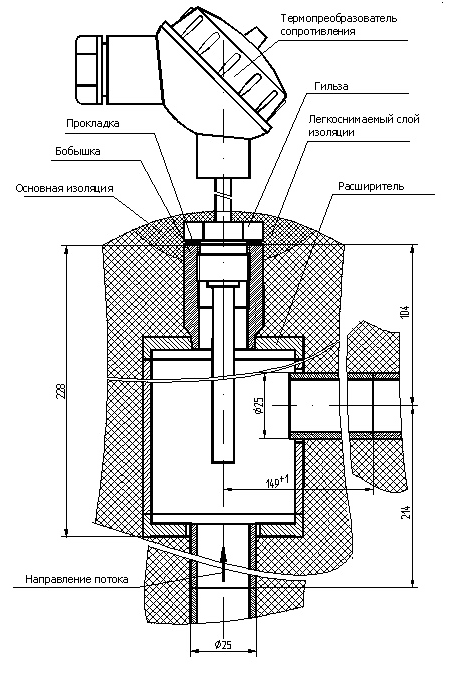

      Способ установки, изображенный на рис.5, применяют для монтажа приборов, имеющих длину монтажной части от 150 до 200 мм, на трубопроводах диаметром от 14 до 38 мм. Монтаж приборов на трубопроводах с таким диаметром может быть выполнен только при помощи специальных расширителей, имеющих форму стакана. Измеряемая среда в стакан подводится либо снизу, либо сбоку в нижнюю часть стакана. Отводится измеряемая среда сбоку в верхней части стакана. Бобышка для монтажа прибора приваривается к верхней крышке стакана.
