Радиатор датчика давления Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Радиатор датчика давления предназначен для понижения температуры измеряемой среды.
    от 2 100,00 руб. (без НДС)
    Обратная связь
    •   Рабочая среда: пар, вода, нефтепродукты.

      Сертификат соответствия № РОСС BY/МН02/Н00084 ТУ BY 390184271.022-2011

      СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАДИАТОРА ДАТЧИКА ДАВЛЕНИЯ

      Наименование А - B - C - D
      Радиатор Р1 - М20х1,5 - М20х1,5 - 100

      A - Тип радиатора датчика давления

      Р1 – радиатор датчика давления прямой

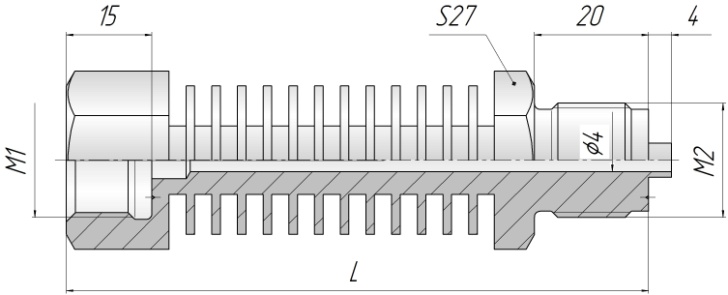

      Параметры радиатора датчика давления

      Схема исполнения B
      М1, мм
      C
      М2, мм
      D
      L, мм
      Tвх,
      °C
      Pn,
      МПа


      Радиатор Р1 - М1 - M2 – L

      М20х1,5
      G1/2

      М20х1,5
      G1/2

      100 280

      40

      120 340
      140 380
      160 440
      180 500

      B-Присоединительная резьба

      М1 - присоединительная резьба радиатора датчика давления
      М20х1,5
      G1/2

      C- Монтажная резьба

      М2 - монтажная резьба радиатора датчика давления
      М20х1,5
      G1/2

      D-Общая длина

      L - общая длина радиатора датчика давления
      100 мм, 120 мм, 140 мм, 160 мм, 180 мм

      *Температура на входе
      Твх - максимальная температура на входе радиатора-охладителя, при которой обеспечивается понижение температуры измеряемой среды до + 50 °С (при стандартных условиях окружающей среды);

      Примечание: изделия также могут использоваться в зоне отрицательных температур. При минимальной температуре на входе радиатора минус 80 °С, обеспечивается повышение температуры измеряемой среды до плюс 20 °С на выходе радиатора (при стандартных условиях окружающей среды).

      Условное давление
      Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.

      Материал
      Радиатор датчика давления изготавливается из стали 12Х18Н10Т.
      По заявке Заказчика возможно применение других сталей (материал указывается дополнительно).
