Распределитель воздуха Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Узел распределительный (распределитель воздуха) предназначен для равномерного распределения рабочей среды по всем участкам импульсных линий, а также разветвления импульсной линии посредством коллектора.
    Узнать стоимость
    • Схема условного обозначения распределителей воздуха


      1 2 3 4 5 6 7 8
      7Р8аспределитель воздуха РВ 25 R1 R1/2 6 2 Б (1/4’’Ж)

      Распределитель воздуха (РВ), с условным проходом 25 мм, с присоединительной резьбой на входе R1/2, с присоединительной резьбой на выходе R1, с 6 выходами, расположенными на 2-ух сторонах, изготовленный из стали 12Х18Н10Т (Б) в комплекте с в комплекте с латунными шаровыми кранами со стандартным проходом 1/4 дюйма и желтой ручкой (для газа).

      Параметры Возможные значения
      Тип распределителя РВ – распределитель воздуха
      Условный проход коллектора Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода
      Присоединительная резьба М1 - присоединительная резьба на выходе, табл.9.38.
      Присоединительная резьба М2 - присоединительная резьба на входе, табл.9.38.
      Количество выходов N1 - Исполнение по количеству участков, табл.9.38.
      Направления выходов

      1 – одностороннее направление выходных патрубков

      2 – двухстороннее направление выходных патрубков

      Материал

      А– изготавливается из стали 20

      Ац- изготавливается из стали 20 с покрытием Ц9

      Б– изготавливается из стали 12Х18Н10Т

      В – изготавливается из стали 09Г2С

      Марка материала материал указывается заказчиком (например, 08Х18Н10Т)
      Марка клапана

      1/4’’– кран шаровой латунный со стандартным проходом 1/4''

      Тип Ж – желтая ручка для газа (условное давление 0,5 МПа, рабочая температура от -20…+600С)

      Тип К – красная ручка для воды (условное давление 4,0 МПа, рабочая температура от -20…+1850С)

      По заявке Заказчика возможна поставка распределителей воздуха с параметрами, отличными от табличных.

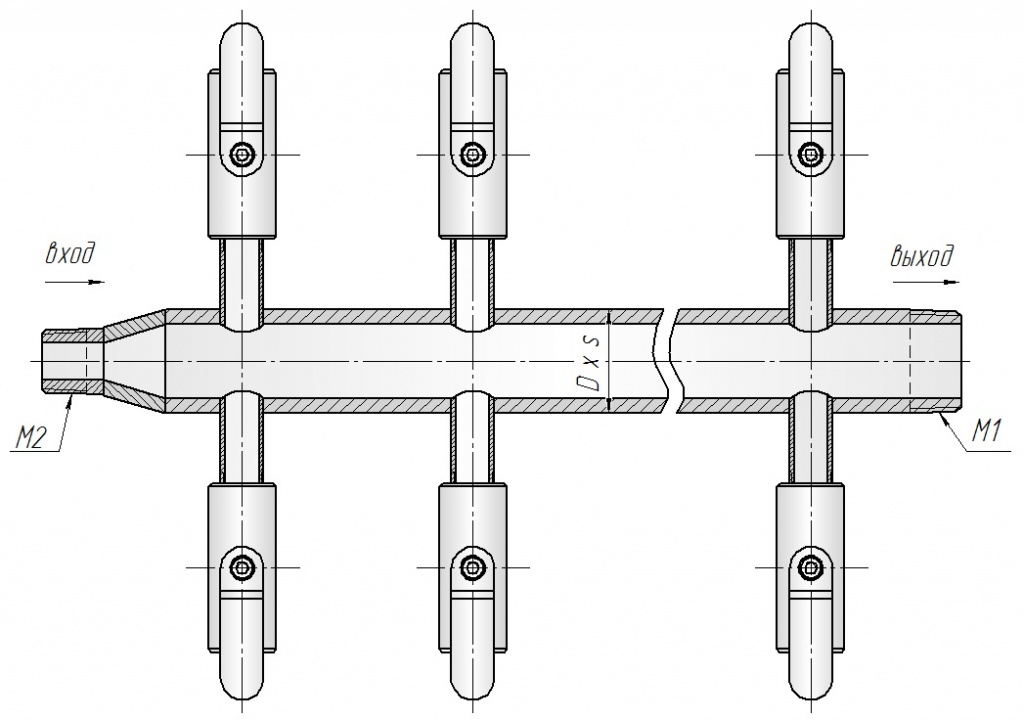

      Конструктивные исполнения

      Таблица 9.38

      Обозначение Dn, мм D x s, мм M1 M2 N1, мм

      Распределитель воздуха
      РВ - Dn – М1 – М2 – N1 – N2 - S


      10 16х3 R3/8

      R3/8

      R1/2

      R3/4
      R1
      R1 1/4
      R1 1/2

      2

      4

      6

      8

      10

      12

      14

      16

      18

      20

      22

      24

      15 22 х 4 R1/2
      20 28 х 4 R3/4
      25 34 х 5 R1
      32 42 х 6 R1 1/4
      40 48 х 7 R1 1/2
