Сосуды разделительные, уравнительные, конденсационные Полоцк ПОИНТ:
-
Бренд: Полоцк ПОИНТ
Сосуды разделительные СР предназначены для защиты внутренних полостей датчиков от непосредственного воздействия измеряемых агрессивных сред путем передачи давления через разделительную жидкость.от 1 977,00 руб. (без НДС)Обратная связь-
Сертификат соответствия № РОСС BY/МН02/Н00088
ТУ BY 390184271.019-2011СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ СОСУДА РАЗДЕЛИТЕЛЬНОГО
1 - 2 - 3 - 4 - 5 - 6 СР - 6,3 - N1 - N2 - S - M 1 Тип сосуда СР
Сосуд разделительный
2 Условное давление
Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
3 Варианты исполнения N1

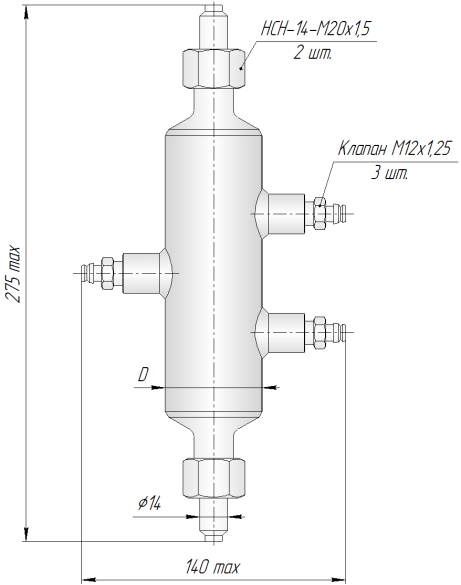

Исполнение 1
Для верхнего и нижнего присоединения импульсных линий, ниппельное соединение навертное НСН

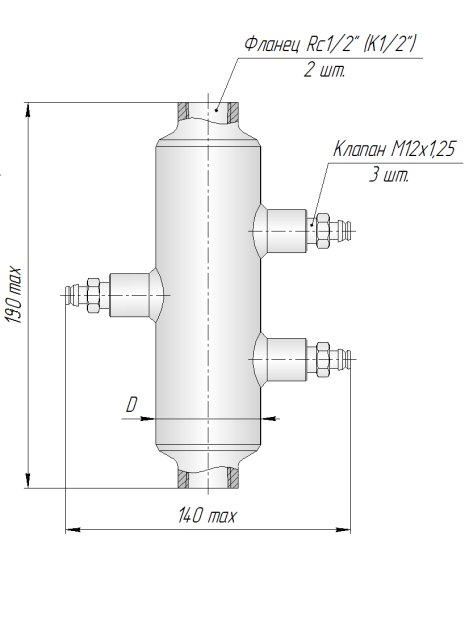

Исполнение 2
Для верхнего и нижнего присоединения импульсных линий через резьбу Rc1/2 (K1/2, 1/2NPT)

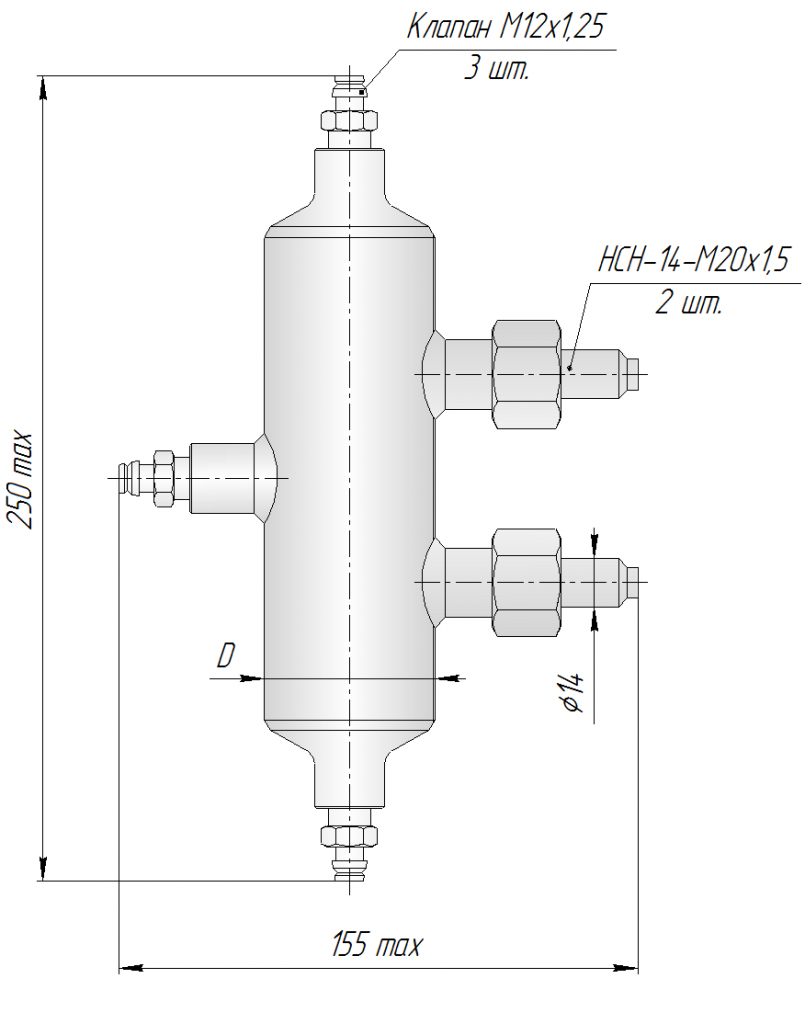

Исполнение 3
Для бокового присоединения импульсных линий, ниппельное соединение навертное НСН

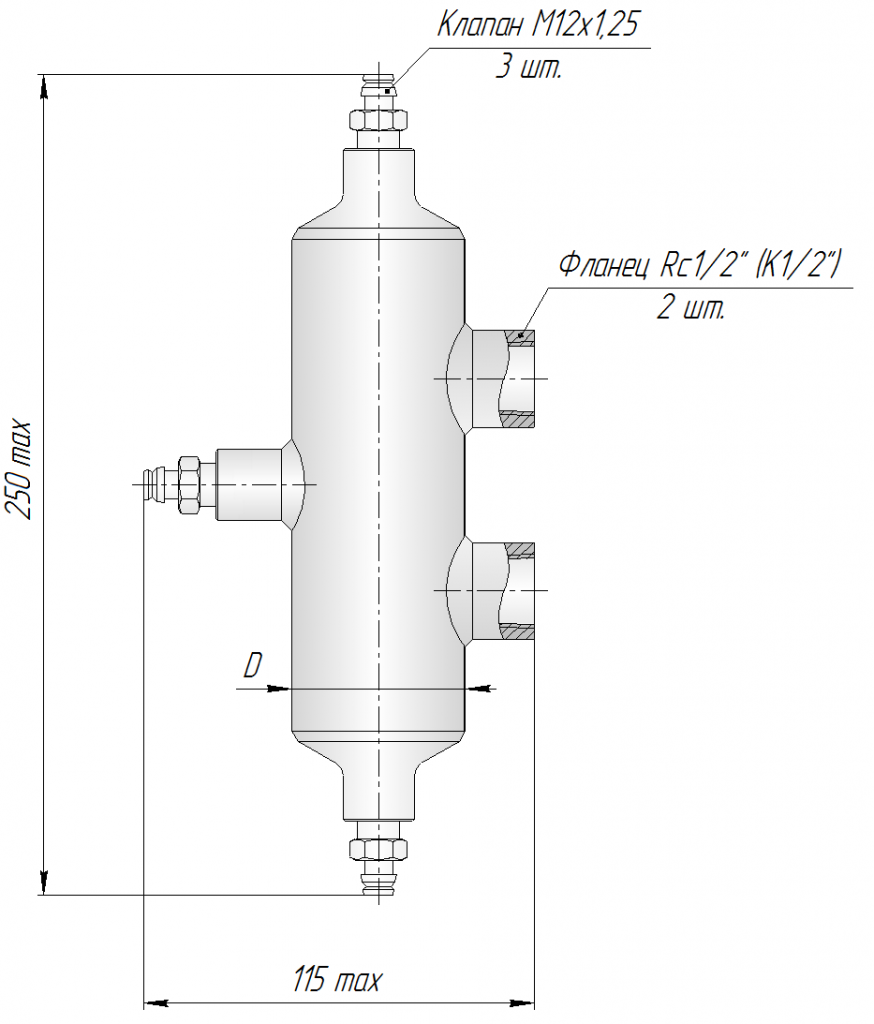

Исполнение 4
Для бокового присоединения импульсных линий через резьбу Rc1/2 (K1/2, 1/2NPT)

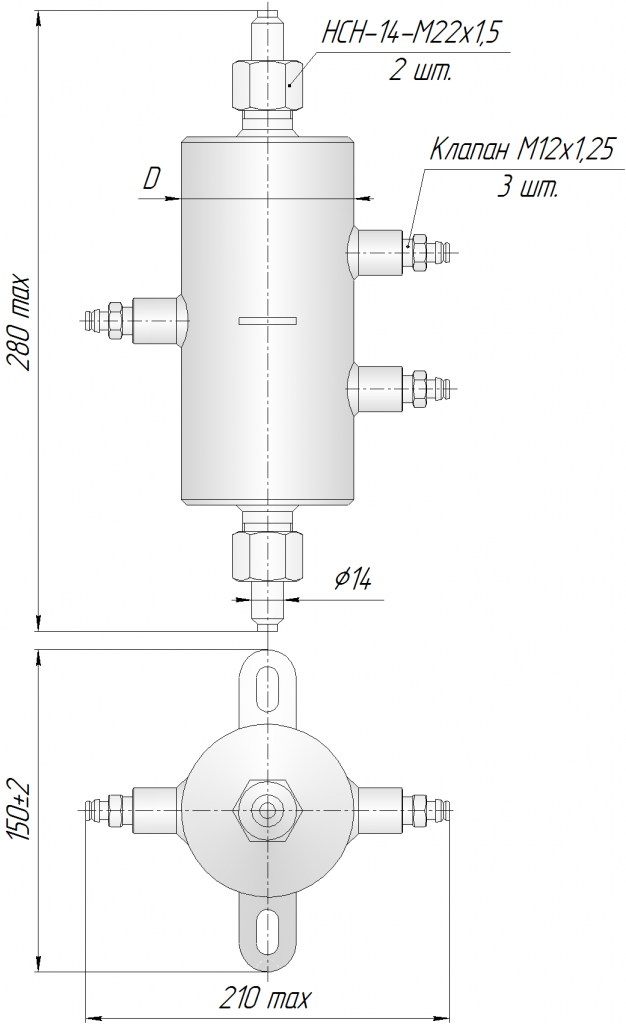

Исполнение 5
Для верхнего и нижнего присоединения импульсных линий, ниппельное соединение навертное НСН
Исполнение 6
Для бокового присоединения импульсных линий, ниппельное соединение навертное НСН

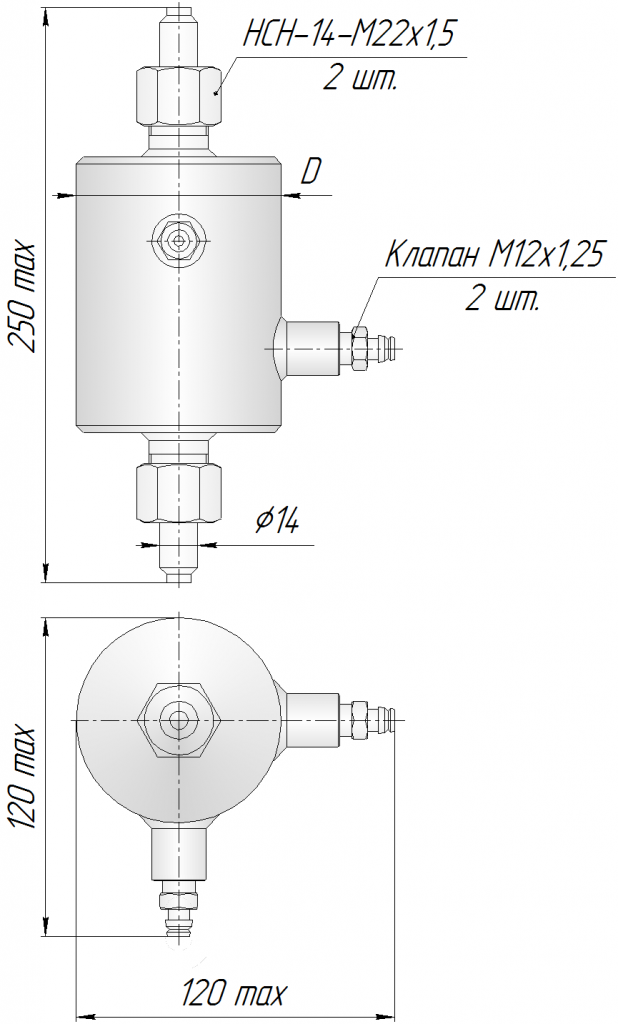

Исполнение 7
Для верхнего присоединения импульсных линий, ниппельное соединение навертное НСН
4 Объём N2
Исполнение по объему сосуда
Обозначение Pn, МПа N1 N2 V, см3 D, мм Сосуд СР - Pn - N1 - N2 - S - M 6,3 5, 6 01 200 50 02 500 76 03 1000 108 10 1, 2, 3, 4 01 200 50 25 2, 4 01 125 50 5, 6 01 125 50 02 320 76 04 630 114 40 7 01 50 50 02 115 76 5 Материал S
Ац - сосуд изготавливается из стали 20 с покрытием Ц9;
Б- сосуд изготавливается из стали 12Х18Н10Т;
В - сосуд изготавливается из стали 09Г2С;
Марка материала – материал указывается заказчиком (например, SS316Ti)6 Присоединительная резьба
Rc1/2 - присоединение импульсных линий через резьбу Rc1/2 (только для исполнений 2, 4)
K1/2 - присоединение импульсных линий через резьбу K1/2 (только для исполнений 2,4)
1/2NPT - присоединение импульсных линий через резьбу 1/2NPT (только для исполнений 2,4)СОСУДЫ УРАВНИТЕЛЬНЫЕ СУ
Сертификат соответствия № РОСС BY/МН02/Н00088
ТУ BY 390184271.019-2011Сосуды уравнительные СУ предназначены для поддержания постоянного уровня жидкости в одной из двух соединительных линий при измерении уровня жидкости в резервуарах с использованием датчиков разности давлений.
СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ СОСУДА УРАВНИТЕЛЬНОГО
1 - 2 - 3 - 4 - 5 - 6 XХ - Pn - N1 - N2 - S - M 1 Тип сосуда
СУ – Сосуд уравнительный
2 Условное давление
Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
3 Варианты исполнения
Исполнение по способу присоединения к импульсным линиям

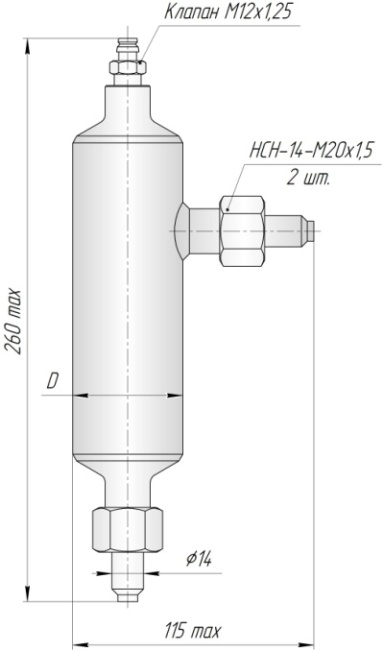

Исполнение 1
Для бокового и нижнего присоединения импульсных линий, ниппельное соединение навертное НСН

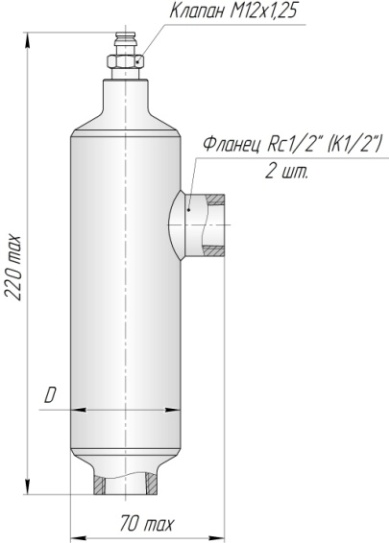

Исполнение 2
Для бокового и нижнего присоединения импульсных линий через резьбу Rc1/2 (К1/2, 1/2NPT)

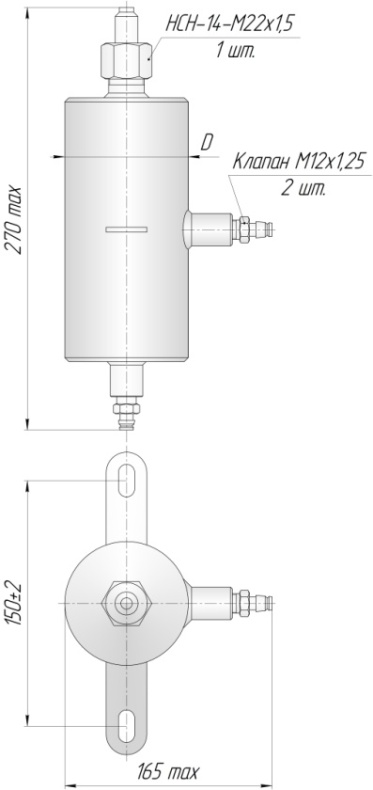

Исполнение 3
Для верхнего присоединения импульсной линии,
ниппельное соединение навертное НСН

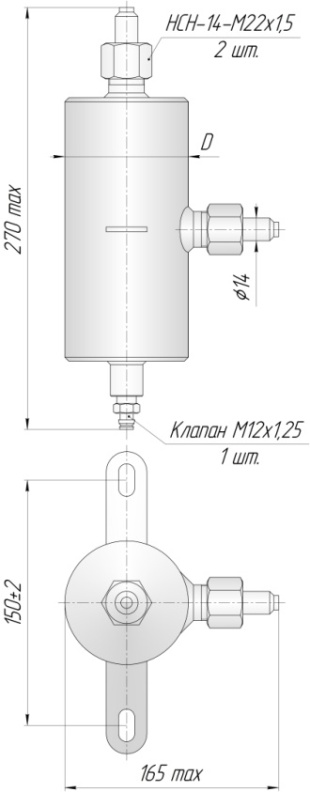

Исполнение 4
Для бокового и верхнего присоединения импульсных линий, ниппельное соединение навертное НСН

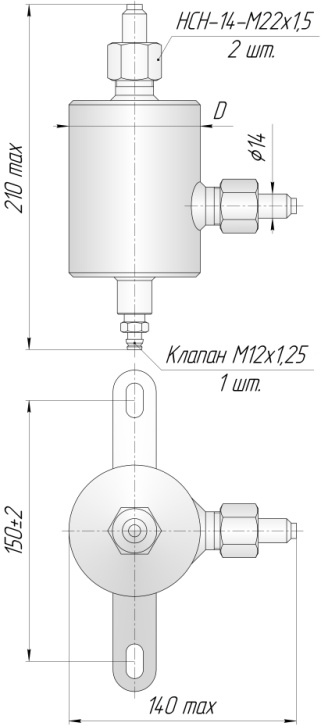

Исполнение 5
Для верхнего и нижнего присоединения импульсных линий, ниппельное соединение навертное НСН
4 Объём
Исполнение по объему сосуда
Обозначение Pn, МПа N1 N2 V, см3 D, мм Сосуд СУ - Pn - N1 - N2 - S - M 6,3 3, 4 01 200 50 02 500 76 03 1000 108 10 1, 2 01 200 50 25 2 01 125 50 4 01 125 50 02 320 76 04 630 114 40 5 01 50 50 02 115 76 5 Материал
Ац - сосуд изготавливается из стали 20 с покрытием Ц9;
Б - сосуд изготавливается из стали 12Х18Н10Т;
В - сосуд изготавливается из стали 09Г2С;
Марка материала – материал указывается заказчиком (например, SS316Ti)6 Присоединительная резьба
Rc1/2 - присоединение импульсных линий через резьбу Rc1/2 (только для исполнений 2, 4)
K1/2 - присоединение импульсных линий через резьбу K1/2 (только для исполнений 2,4)
1/2NPT - присоединение импульсных линий через резьбу 1/2NPT (только для исполнений 2,4)СОСУД УРАВНИТЕЛЬНЫЙ КОНДЕНСАЦИОННЫЙ
Сертификат соответствия № РОСС BY/МН02/Н00088
ТУ BY 390184271.019-2011Сосуды уравнительные конденсационные СК предназначены для поддержания постоянства и равенства уровней конденсата в соединительных линиях, передающих перепад давления от диафрагмы к датчикам разности давления при измерении расхода пара.
СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ СОСУДА УРАВНИТЕЛЬНОГО КОНДЕНСАЦИОННОГО
1 - 2 - 3 - 4 - 5 - 6 XХ - Pn - N1 - N2 - S - M 1 Тип сосуда
СУ – Сосуд уравнительный
2 Условное давление
Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
3 Варианты исполнения
Исполнение по способу присоединения к импульсным линиям

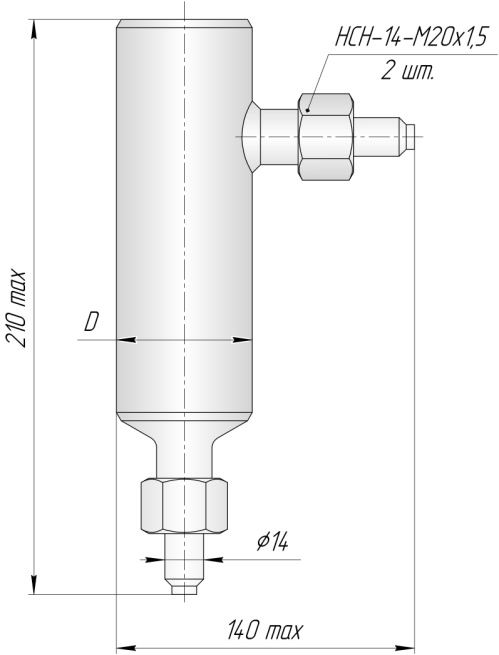

Исполнение 1
Для бокового и нижнего присоединения импульсных линий, ниппельное соединение навертное НСН

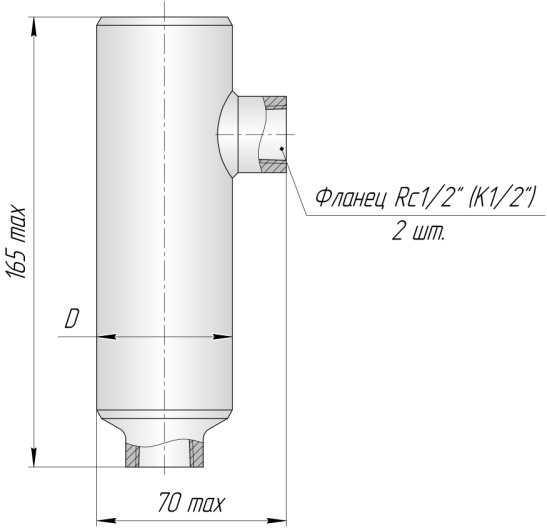

Исполнение 2
Для бокового и нижнего присоединения импульсных линий через резьбу Rc1/2 (К1/2, 1/2NPT)

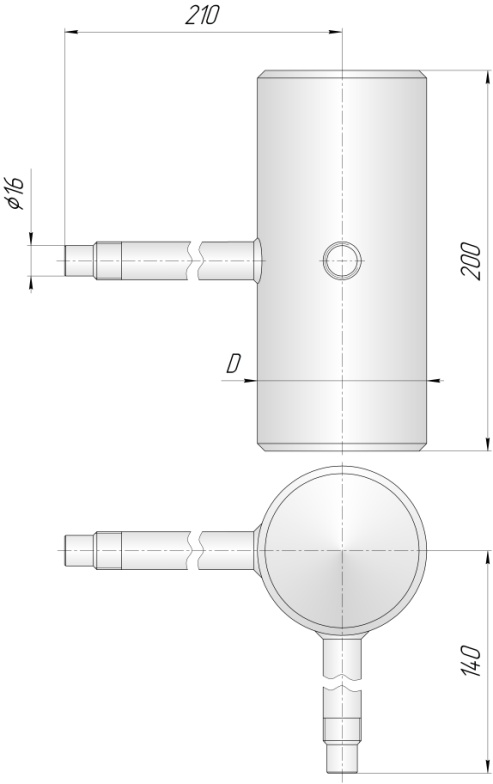

Исполнение 3
Для бокового присоединения импульсных линий

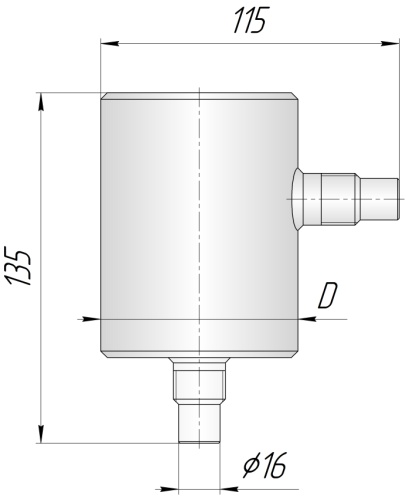

Исполнение 4
Для бокового и нижнего присоединения импульсных линий4 Объём Исполнение по объему сосуда
Обозначение Pn, МПа N1 N2 V, см3 D, мм Сосуд СК - Pn - N1 - N2 - S - M 4 3 01 250 50 02 800 89 10 1, 2 01 170 50 3 01 250 50 02 800 89 40 4 01 50 50 02 115 76 5 Материал
Ац - сосуд изготавливается из стали 20 с покрытием Ц9;
Б - сосуд изготавливается из стали 12Х18Н10Т;
В - сосуд изготавливается из стали 09Г2С;
Марка материала – материал указывается заказчиком (например, SS316Ti)6 Присоединительная резьба
Rc1/2 - присоединение импульсных линий через резьбу Rc1/2 (только для исполнений 2, 4)
K1/2 - присоединение импульсных линий через резьбу K1/2 (только для исполнений 2,4)
1/2NPT - присоединение импульсных линий через резьбу 1/2NPT (только для исполнений 2,4)
-
