Цилиндрические резьбовые термометрические гильзы ББМВ: ББМВ ГТ-701, ГТ-711

  • Цилиндрические резьбовые термометрические гильзы

    ББМВ ГТ-701, ГТ-711

    Бренд: ББМВ

    Предназначены для установки и защиты датчиков температуры от силового и коррозионно-эрозионного воздействия рабочей среды

    от 1 500,00 руб. (без НДС)
    Обратная связь
    • Обеспечивают простоту демонтажа датчиков из технологического процесса без необходимости остановки процесса или слива сосуда (трубопровода) для проведения калибровки или замены измерительного прибора.
      • Для датчиков температуры с
        • подвижным штуцером  резьбовые сварные ГТ-701;
        • неподвижным штуцером резьбовые сварные  ГТ-711.
      • Рабочая среда: жидкость, газ, пар.
      • Условное давление измеряемой среды 25 МПа.
      • Резьбовое присоединение к процессу.
      • Монтажная длина от 60 до 4 000 мм.

      Выпускаются по ТУ 4211-009-59541470-2012

      № Обозначение старое Обозначение новое Комментарий
      Серия ГТ-701 сварные (с подвижным штуцером), PN25 МПа
      1 ГТ-701-М20х1,5-М20х1,5-12Х18Н10Т-L* ГТ-701-М20х1,5-М20х1,5-Н10-L*-16/11 L*=60, 80, 100, 120, 125, 160, 200, 250, 315, 320, 400, 500, 600, 630, 800, 1000, 1250, 1400, 1600, 2000, 2500, 3150, 3400 мм
      2 ГТ-701-М20х1,5-М20х1,5-10Х17Н13М2Т-L* ГТ-701-М20х1,5-М20х1,5-Н13-L*-16/11
      3 ГТ-701-М20х1,5-М20х1,5-ХН78Т-L* ГТ-701-М20х1,5-М20х1,5-Н78-L*-16/11
      4 ГТ-701-М27х2-М20х1,5-12Х18Н10Т -L* ГТ-701- М27х2-М20х1,5-Н10-L*-16/11
      5 ГТ-701-М27х2-М20х1,5-10Х17Н13М2Т-L* ГТ-701- М27х2-М20х1,5-Н13-L*-16/11
      6 ГТ-701-М27х2-М20х1,5-ХН78Т-L* ГТ-701- М27х2-М20х1,5-Н78-L*-16/11
      7 ГТ-701-М33х2-М20х1,5-12Х18Н10Т -L* ГТ-701- М33х2-М20х1,5-Н10-L*-16/11
      8 ГТ-701-М33х2-М20х1,5-10Х17Н13М2Т-L* ГТ-701- М33х2-М20х1,5-Н13-L*-16/11
      9 ГТ-701-М33х2-М20х1,5-ХН78Т-L* ГТ-701- М33х2-М20х1,5-Н78-L*-16/11
      10 ГТ-701-G1/2-М20х1,5-12Х18Н10Т-L* ГТ-701- G1/2-М20х1,5-Н10-L*-16/11
      11 ГТ-701-G1/2-М20х1,5-10Х17Н13М2Т-L* ГТ-701- G1/2-М20х1,5-Н13-L*-16/11
      12 ГТ-701-G1/2-М20х1,5-ХН78Т-L* ГТ-701- G1/2-М20х1,5-Н78-L*-16/11
      13 ГТ-701-G3/4-М20х1,5-12Х18Н10Т-L* ГТ-701- G3/4-М20х1,5-Н10-L*-16/11
      14 ГТ-701-G3/4-М20х1,5-10Х17Н13М2Т-L* ГТ-701- G3/4-М20х1,5-Н13-L*-16/11
      15 ГТ-701-G3/4-М20х1,5-ХН78Т-L* ГТ-701- G3/4-М20х1,5-Н78-L*-16/11
      16 ГТ-701-G1-М20х1,5-12Х18Н10Т-L* ГТ-701- G1-М20х1,5-Н10-L*-16/11
      17 ГТ-701-G1-М20х1,5-10Х17Н13М2Т-L* ГТ-701- G1-М20х1,5-Н13-L*-16/11
      18 ГТ-701-G1-М20х1,5-ХН78Т-L* ГТ-701- G1-М20х1,5-Н78-L*-16/11
      Серия ГТ-711 сварные (с неподвижным штуцером), PN25 МПа
      19 ГТ-711-М20х1,5-М20х1,5-12Х18Н10Т-L* ГТ-711-М20х1,5-М20х1,5-Н10-L*-14/9 L*=60, 80, 100, 120, 125, 160, 200, 230, 250, 315, 320, 400, 500, 630, 800, 1000, 1250, 1400, 1600, 2000, 2500, 3150, 3400, 3550, 4000 мм
      20 ГТ-711-М20х1,5-М20х1,5-10Х17Н13М2Т-L* ГТ-711-М20х1,5-М20х1,5-Н13-L*-14/9
      21 ГТ-711-М20х1,5-М20х1,5-ХН78Т-L* ГТ-711-М20х1,5-М20х1,5-Н78-L*-14/9
      22 ГТ-711-М27х2-М20х1,5-12Х18Н10Т -L* ГТ-711- М27х2-М20х1,5-Н10-L*-14/9
      23 ГТ-711-М27х2-М20х1,5-10Х17Н13М2Т-L* ГТ-711- М27х2-М20х1,5-Н13-L*-14/9
      24 ГТ-711-М27х2-М20х1,5-ХН78Т-L* ГТ-711- М27х2-М20х1,5-Н78-L*-14/9
      25 ГТ-711-G3/4-М20х1,5-12Х18Н10Т-L* ГТ-711- G3/4-М20х1,5-Н10-L*-14/9
      26 ГТ-711-G3/4-М20х1,5-10Х17Н13М2Т-L* ГТ-711- G3/4-М20х1,5-Н13-L*-14/9
      27 ГТ-711-G3/4-М20х1,5-ХН78Т-L* ГТ-711- G3/4-М20х1,5-Н78-L*-14/9
      Старая серия ГТ-721 сварные (с подвижным штуцером), PN25 МПа
      28 ГТ-721-М33х2-М20х1,5-12Х18Н10Т-L* ГТ-701-М33х2-М20х1,5-Н10-100-20/15-А L*=60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм

      Материалы, контактирующие с рабочей средой

      Таблица 4. Материалы, контактирующие с рабочей средой.

      Материал гильзы Н10 Сталь 12Х18Н10Т
      Н13 Сталь 10Х17Н13М2Т
      Х25 Сталь 15Х25Т
      Н78 Сплав ХН78Т
      Х* Спец. исполнение

      * По согласованию возможно изготовление из других материалов

      Гарантийные обязательства

      Параметр
      		Значение
      Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

      Комплект поставки

      Наименование Количество
      Гильза термометрическая 1
      Паспорт 1
      Руководство по эксплуатации 1 на партию
      Расчет на прочность
      Копия обоснования безопасности

      Обозначение при заказе

      ГТ-701 М27×2 М20×1,5 Н10 320 16/11
      1 2 3 4 5 6 7
        1. Наименование:
          • ГТ-701 с подвижным штуцером
          • ГТ-711 с неподвижным штуцером
        2. Присоединительная резьба гильзы, D или К (таблица 1)
        3. Внутренняя резьбы гильзы
          • М20×1,5
          • Х -  по согласованию возможно изготовление с другой резьбой
        4. Материал гильзы (таблица 4).
        5. Длина монтажной части, Lм,  мм (таблица 3)
        6. Наружный диаметр погружаемой части гильзы, d,  мм / внутренний диаметр гильзы,  d1, мм
          • 14/9
          • 16/11
          • 20/15
        7. Исполнение уплотнительной поверхности для метрической и трубной цилиндрической резьбы (таблица 1)
          • А
          • Б – не указывается, по умолчанию.

    •

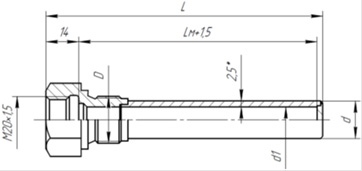

      ГТ-701 для датчиков температуры с подвижным штуцером       ГТ-711 для датчиков температуры с неподвижным штуцером



      ГТ-701 с конической резьбой  для датчиков температуры        ГТ-711 с конической резьбой  для датчиков температуры
      с подвижным штуцером                                                                                     с неподвижным штуцером

      Основные технические характеристики
      Таблица 1. Исполнение уплотнительных поверхностей
      Присоеди-нительная резьба Исполнение А Исполнение Б
      по ГОСТ 22526
      		 С конической резьбой, К

      Рисунок 1
      Рисунок 2
      Рисунок 3
      Рисунок 4
      D D1, мм lр, мм D1, мм lр, мм D1, мм lр, мм K lр min, мм
      М20х1,5 Ø31 17 - Ø25 14 1/2 21
      G1/2 Ø26 3/4 21,5
      G3/4 - Ø38 22 Ø32 16 1 26,5
      M27x2 -
      G1 Ø48 32 Ø39 18
      M33x2

      Примечание:

      1. по согласованию возможно изготовление другой стандартной резьбы.

      Таблица 2. Номинальное и пробное давление
      Серия Номинальное давление, МПа Пробное давление, МПа Материал
      ГТ-701 25 34 ХН78Т
      12Х18Н10Т
      10Х17Н13М2Т
      15Х25Т

      Таблица 3. Длина монтажной части датчика температуры
      Длина монтажной части L, мм 60, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3150, 3550, 4000
        X (по заказу в диапазоне 60- 4000 мм)
