Датчик давления WIKA: Модель ЭнИ-100

  • Датчик давления

    Модель ЭнИ-100

    Бренд: WIKA

    Преобразователи давления предназначены для непрерывного преобразования измеряемого давления пара, жидкости и газа в унифицированный токовый выходной сигнал и (или) цифровой сигнал на базе HART-протокола.
    от 16 570,00 руб. (без НДС)
    Обратная связь
    • Исполнения:
      • общепромышленное;
      • взрывозащищенное (0ЕхiaIICT5X, 0ExibIICT5X,1ExdIIBT4/H2Х);
      • кислородное;
      • для сероводородсодержащих сред и морской воды.
      • Сертификат функциональной безопасности уровня  SIL2, SIL 3.
      • Самодиагностика.
      • ЖКИ.
      • Меню на русском и английском языках.
      • диапазон перенастройки измерений до 1:50
      • Устойчивость  к электромагнитным индустриальным помехам в соответствии  с ГОСТ Р 51522.1-2011 для оборудования класса А.
      • межповерочный интервал 5 лет (для класса точности 0,1% и 0,15% - 4года).
      • Диапазон температур окружающего воздуха от -60 до +80 °С.
      • различные  соединения   датчика  для подключения  к процессу (без использования переходников)

      По специальному заказу возможна поставка датчиков с настраиваемым диапазоном измерений, отличающимся от стандартных.

      Выпускаются по ТУ 4212-010-59541470-2012.

      Измеряемые среды:

      • жидкости, в т.ч. нефтепродукты;
      • пар;
      • газ, газовые смеси.

      Диапазоны измеряемых давлений:

      • разность давлений (ДД) -  1,6 кПа ... 16 МПа;
      • избыточное (ДИ)- 1,6 кПа ... 16 МПа;
      • разрежения (вакуума) (ДВ)  -  1,6 кПа ... 100 кПа;
      • избыточное-разрежения (ДИВ) -  (-0,8...+0,8) кПа... (-0,1...2,4) МПа;
      • абсолютное  (ДА)- 10 кПа ... 16 МПа;
      • гидростатическое (ДГ) -  40 кПа, 250 кПа.

      Выходные сигналы 4-20 мА с HART-протоколом.

      Диапазон температур окружающей среды от -40 до 80°С; от -60 до 80°С.

      Перенастройка диапазонов измерений до 1:50 включительно.

      Взрывозащищенное исполнение вида "искробезопасная цепь" и"взрывонепроницаемая оболочка".

      Технические характеристики:

      Таблица 1. Материалы

      Код исполнения датчика по материалам Материал Применяемость материалов для конструктивного исполнения
      мембраны деталей полостей, контактирующих с рабочей средой
      02 Сплав 36НХТЮ по ГОСТ 10994 Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т по ГОСТ 5632 для фланцевого и штуцерного с жидкостью
      06 сероводород Сплав 06ХН28МДТ Сплав 06ХН28МДТ, заменитель – 10Х17Н13М2Т для штуцерного с жидкостью
      09 морская вода Титановый сплав Титановый сплав для штуцерного без жидкости
      11 Титановый сплав Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т по ГОСТ 5632
      • Материал уплотнительных колец – резина марки НО-68-1 (для кода 02)
      • Материал уплотнительных металлических прокладок – отожженная медь

      Таблица 2. Условия эксплуатации

      Код Устойчивость к воздействию температуры и влажности по ГОСТ Р52931, группа исполнения Устойчивость при воздействии остальных климатических факторов по ГОСТ 15150 Предельные условия эксплуатации при воздействии окружающего воздуха и температура измеряемой среды в рабочей полости датчика
      t1 В3 УХЛ4 от плюс 5°С до плюс 50°С; относительная влажность 95 % при 30°С без конденсации влаги
      t8 С3 УХЛ3.1 от минус 10°С до плюс 70°С; относительная влажность 95 % при 35°С без конденсации влаги
      t10* С2 У2 от минус 40°С до плюс 80°С; относительная влажность 100 % при 30°С
      t12** Д2 УХЛ1

      от минус 60°С до плюс 80°С; относительная влажность 100% при 40°С

      * — При применении к кислородному исполнению "-К" действительно в температурном диапазоне окружающего воздуха и рабочей жидкости или газа от минус 25ºС до плюс 80ºС.

      ** —Коды не применять для датчика -ДИ-2159, -ДД-2450 с настроенным верхним пределом измерения более 1,6 МПа.

      Таблица 3. Выходной сигнал

      Код выходного сигнала Выходной сигнал, мА
      42 возрастающий: 4-20 на базе протокола HART
      24 убывающий: 20-4 на базе протокола HART
      42V корнеизвлекающий: 4-20 на базе протокола HART

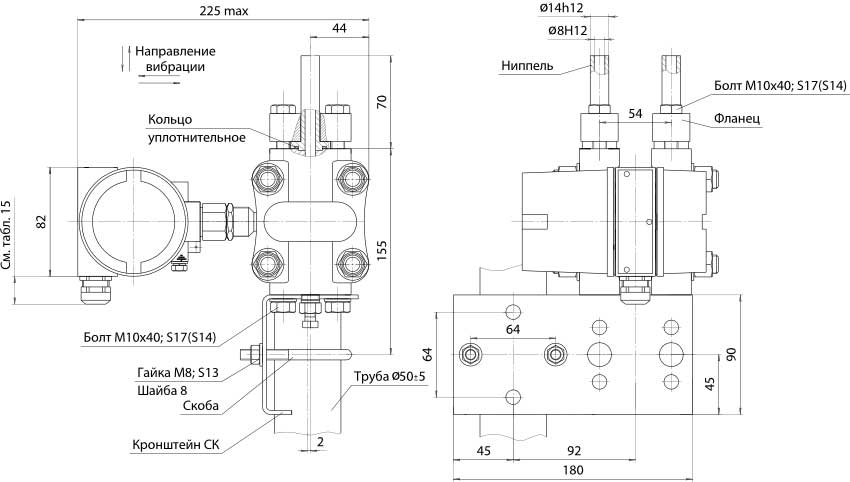

      Модельный ряд

      Таблица 4

      Наименование датчика Конструктивное исполнение Модель Максимальный верхний предел измерения (ВПИmax) Ряд верхних пределов измерений, кПа Допускаемое давление перегрузки, МПа Масса не более, кг
      кПа МПа

      Датчик абсолютного давления

      ЭнИ-100-ДА
      ЭнИ-100-Ех-ДА
      ЭнИ-100-Вн-ДА

      		Фланцевое 2020 10 - 1,0; 1,6; 2,5; 4,0; 6,0; 10 10 5,6
      2030 40 - 4,0; 6,0; 10; 16; 25; 40 25
      2040 250 - 25; 40; 60; 100; 160; 250

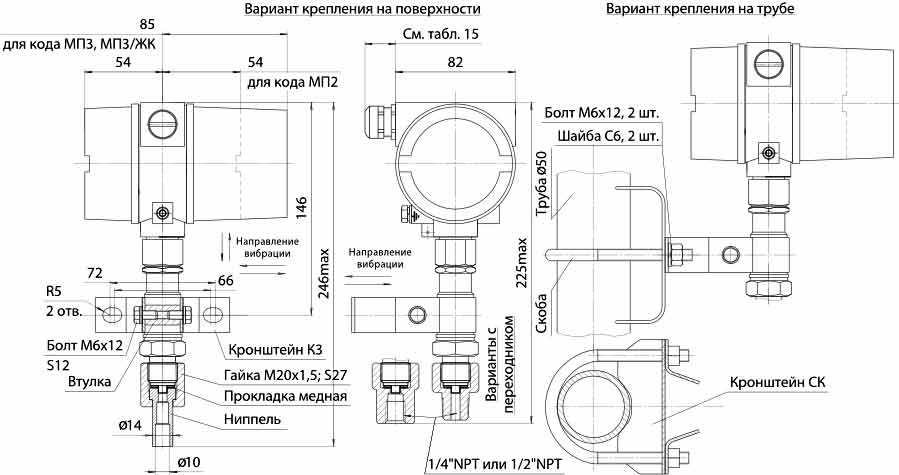

      Штуцерное без разделительной мембраной 2031 100 - 0,01; 0,016; 0,025; 0,04; 0,06; 0,1 МПа 0,2 1,4
      2051 - 2,5 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 МПа 4
      2056 - 6 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа 9
      2061 - 16 1,6; 2,5; 4; 6; 10; 16 МПа 25

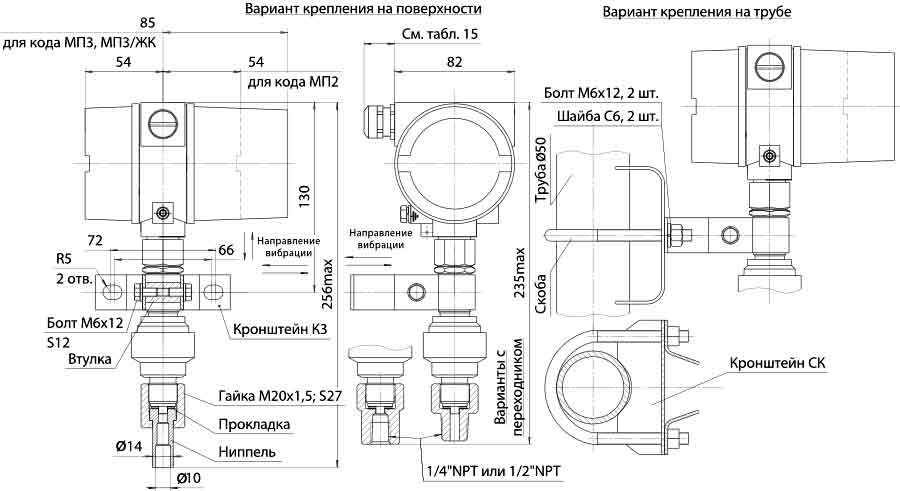

      Штуцерное с разделительной мембраной 2040м 600 - 60; 100; 160; 250; 400; 600 1 1,4
      2050м - 2,5 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 МПа 4
      2056м - 6 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа 9
      2060м - 16 1,6; 2,5; 4; 6; 10; 16 МПа 25

      Датчик избыточного давления

      ЭнИ-100-ДИ
      ЭнИ-100-Ех-ДИ
      ЭнИ-100-Вн-ДИ

      		Фланцевое 2110 1,6 - 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 4 11
      2112 2,5 - 0,25; 0,4; 0,63; 1; 1,6; 2,5 6 6
      2120 10 - 1,0; 1,6; 2,5; 4,0; 6,0; 10 10 5,6
      2130 40 - 4,0; 6,0; 10; 16; 25; 40 25
      2140 250 - 25; 40; 63; 100; 160; 250 25
      2159 - 1,6 0,16; 0,25; 0,4; 0,6; 1; 1,6 МПа 25
      2159 - 2,5 *  0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа 25
      2169 - 16 1,6; 2,5; 4; 6,0; 10; 16 МПа 25
      Штуцерное без разделительной мембраны 2131 100 - 0,01; 0,016; 0,025; 0,04; 0,06; 0,1 МПа 0,2 1,4
      2141 600 - 25; 40; 63; 100; 160; 250 1
      2151 - 2,5 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа 4
      2156 - 6 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа 9
      2161 - 16 1,6; 2,5; 4; 6,0; 10; 16 МПа 25
      Штуцерное с разделительной мембраной 2140м 600 - 25; 40; 63; 100; 160; 250 1 1,4
      2150м - 2,5 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа 4
      2156м - 6 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа 9
      2160м - 16 1,6; 2,5; 4; 6,0; 10; 16 МПа 25
      Специальное штуцерное с разделительной мембраной (не имеют кислородного исполнения) 2152 - 2,5 0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа 4 2,4
      2162 - 16 1,6; 2,5; 4; 6,0; 10; 16 МПа 25

      Датчик разрежения

      ЭнИ-100-ДВ
      ЭнИ-100-Ех-ДВ
      ЭнИ-100-Вн-ДВ

      		Фланцевое 2210 1,6 - 0,16; 0,25; 0,4; 0,6; 1; 1,6 4 11
      2212 2,5 - 0,25; 0,4; 0,63; 1; 1,6; 2,5 6 6
      2220 10 - 1,0; 1,6; 2,5; 4,0; 6,0; 10 10 5,6
      2230 40 - 4,0; 6,0; 10; 16; 25; 40 25
      2240 100 - 10; 16; 25; 40; 60; 100 25
      Штуцерное без разделительной мембраной 2231 100 - 10; 16; 25; 40; 60; 100 0,1 1,4

      Датчик давления-разрежения

      ЭнИ-100-ДИВ
      ЭнИ-100-Ех-ДИВ
      ЭнИ-100-Вн-ДИВ

      		Фланцевое 2310 ±0,8 - ±0,08; ±0,125; ±0,2; ±0,315; ±0,5; ±0,8 4 11
      2312 ±1,25 - ±0,125; ±0,2; ±0,315; ±0,5; ±0,8; ±1,25 6 6
      2320 ±5 - ±0,5; ±0,8; ±1,25; ±2; ±3,15; ±5 10 5,6
      2330 ±20 - ±2; ±3,15; ±5; ±8; ±12,5; ±20 25

      2340

      -100; +150

      -

      -

      ±12,5; ±20; ±31,5; ±50;

       (-100;60); (-100; 150)

      		25
      Штуцерное без разделительной мембраной 2351 - -0,1; +2,4

      (-0,1;0,15); (-0,1;0,3);

      (-0,1;0,53); (-0,1;0,9);

      (-0,1;1,5); (-0,1;2,4) МПа

      		6 1,4
      Штуцерное с разделительной мембраной 2340м -100; +500 -

      ±12,5; ±20; ±31,5; ±50;

      (-100;60); (-100; 150)

      		1 1,4
      2350м - -0,1; +2,4

      -0,1;0,15); (-0,1;0,3);

      (-0,1;0,53); (-0,1;0,9);

       (-0,1;1,5); (-0,1;2,4) МПа

      		4

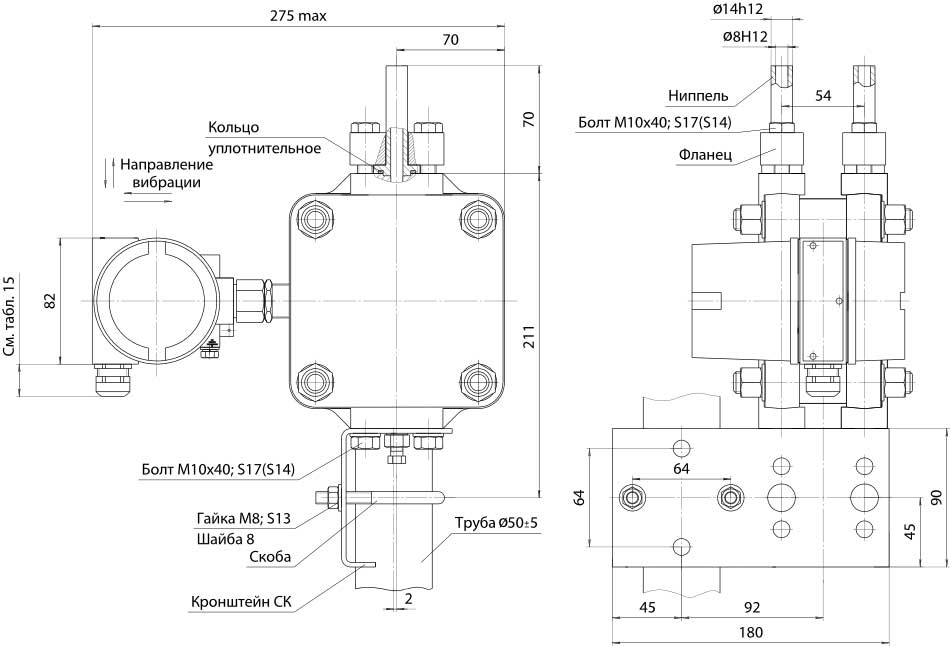

      Датчик разности

      давлений

      -ДД

      		Фланцевое 2410 1,6 - 0,16; 0,25; 0,4; 0,63; 1; 1,6 4 11,0
      2412 2,5 - 0,25; 0,4; 0,63; 1; 1,6; 2,5 6 6,0
      2420 10 - 1; 1,6; 2,5; 4,0; 6,3; 10 10 5,6
      2430 40 - 4; 6,3; 10; 16; 25; 40 25
      2434 - 40
      2440 250 - 25; 40; 63; 100; 160; 250 25
      2444 - 40
      2450 - 1,6 0,16; 0,25; 0,4; 0,6; 1; 1,6 МПа

      25

      2450 - 2,5 * 0,25; 0,4; 0,63; 1; 1,6; 2,5 МПа
      2460 - 16 1,6; 2,5; 4,0; 6,3; 10; 16 МПа

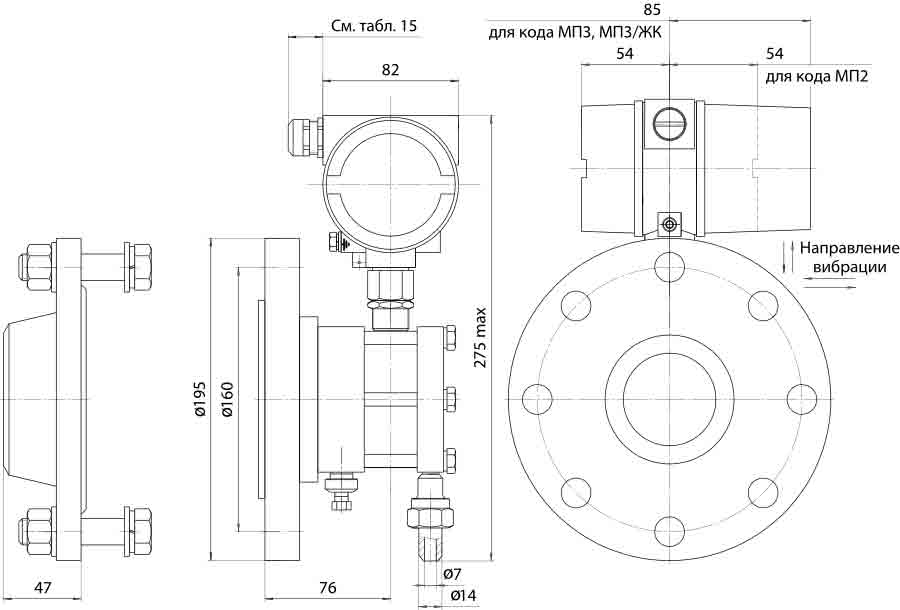

      Датчик гидростатического давления

      -ДГ (не имеют кислородного исполнения)

      		Специальное фланцевое 2530 40 - 4,0; 6,3; 10; 16; 25; 40 4
      2540 250 - 25; 40; 63; 100; 160; 250 9,0

      * — датчики с отмеченным максимальным верхним пределом измерений принимаются на изготовление по отдельному заказу после согласования.

      Гарантийные обязательства

      Изготовитель гарантирует соответствие датчика требованиям ТУ 4212-010-59541470-2012 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

      Таблица 13

      Параметр Значение
      Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления

      Комплект поставки

      Таблица 14

      Наименование Количество
      Датчик 1
      Руководство по эксплуатации 1
      Паспорт 1
      Методика поверки 1
      Розетка 2РМТ (в соответствии с заказом) 1
      Комплект монтажных частей (в соответствии с заказом) 1
      Кронштейн монтажный (в соответствии с заказом) 1
