Датчики абсолютного давления Полоцк ПОИНТ: ПОИНТ Модель ИД-А

  • Датчики абсолютного давления

    ПОИНТ Модель ИД-А

    Бренд: Полоцк ПОИНТ

    Датчики ИД-А предназначены для преобразования значения абсолютного давления в электрический выходной сигнал.
    от 2 550,00 руб. (без НДС)
    Обратная связь
    • Схема заказа ИД-А-АЦ

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-А-АЦ (СХЕМА ЗАКАЗА)

      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11- 12
      ИД -АЦ - Н1 -1,6 -1 -1 -1 -1 -МГ -Exia

      1.Тип датчика

      ИД - датчик давления

      2. Исполнение датчика

      датчик абсолютного давления А

      3. Модификация датчика

      АЦ - датчики стандартного исполнения.

      4.Модель корпуса датчика

      К,К1,Г,Н1

      Модель корпуса датчика Изображение Степень защиты IP
      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      IP65
      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      IP65
      Н1
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68

      5. Диапазон измерения

      Диапазон измерения: от 0...0,03 МПа до 0...3,5 МПа

      6.Предел допускаемой основной приведенной погрешности, %:

      Предел допускаемой основной приведенной погрешности, %: Значение код
      ±0,25% 1
      ±0,5% 2
      ±1,0% 3

      7. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      метрическая М30х2 2
      трубная G1/2" 3
      трубная G1" 4
      трубная G1/4" 5
      другая по согласованию 0
      фланцевое (таблица 1) Ф1
      Ф2
      Ф3
      Ф4
      Ф5

      Таблица 1

      Исполнение фланца

      (Код в схеме заказа)

      D,мм D1,мм D2,мм d, мм Кол.отв-й b, мм h,мм H,
      не более, мм
      Масса,
      не более, кг.
      Ф1 80 55 40 11 4 10 2 115 0,60
      Ф2 100 75 60 11 4 12 2 118 0,90
      Ф3 130 100 80 14 4 13 3 124 1,30
      Ф4 160 130 110 14 4 13 3 124 2,00
      Ф5 Другие параметры, отличные от вышеизложенных

      8.Исполнение корпуса

      С-присоединительная резьба
      D-максимальный диаметр (габаритный размер), мм
      S-размер под ключ

      Соединение Изображение Присоединение к процессу
      М
      (с защитной
      мембраной)

      C D S
      М24х1,5*;
      G3/4;
      М30х2;
      G1
      39 32
      Д
      (с дросселем)

      С h H
      М20х1,5;
      G1/2;
      М24х1,5
      20 30
      G1/4 15 25
      Д
      (с дросселем)

      C D S
      G3/4;
      М30х2
      G1
      39 32
      0- без дросселя

      9. Диапазон температурной компенсации

      Температура °С Код

      предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10°С, не должен превышать для датчика предел основной приведенной погрешности.

      4

      10. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2

      11. Тип кабельного ввода только для модели датчика "Н1"

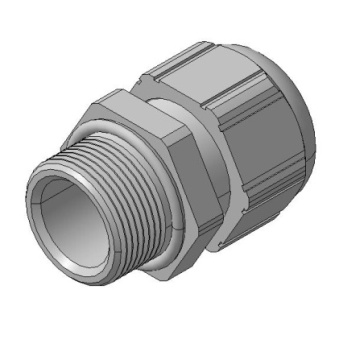

      ПГ (пластиковый кабельный ввод)

      Диаметр кабеля, d (6÷12) мм

      Вид взрывозащиты

      0ExiaIICT6 X

      Степень защиты IP65

      МГ (металлический кабельный ввод)

      Тип кабеля небронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      ЛГ (латунный кабельный ввод)

      Диаметр кабеля, d (6÷12) мм
      Вид взрывозащиты 0ExiaIICT6 X
      Степень защиты IP65

      МГБ (металлический кабельный ввод)

      Тип кабеля бронированный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГТ
      (металлический кабельный ввод)

      Тип кабеля проложенный в трубе
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоединительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГ-М*
      (металлический кабельный ввод)

      Тип кабеля в
      металлорукаве
      Диаметр кабеля, d (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP44; IP65*

      МГФ
      (металлический кабельный ввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-Б
      (металлический кабельный ввод)

      Тип кабеля бронирован-ный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-П
      (металлический кабельный ввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГМ
      (металлический кабельный ввод для крепления кабеля с переходной

      муфтой)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М
      (металлический кабельный ввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М(ПВХ)
      (металлический кабельный ввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      Примечания
      1. По требованию заказчика возможно изготовление кабельных вводов, конструкция которых отличается от приведенных, по чертежам утвержденным в установленном порядке.
      2. Размеры кабельных вводов согласно конструкторской документации.
      3. Возможна поставка кабельных вводов от датчиков давления.

      12. Вид взрывозащиты

      Exia (при отсутствии не указывается)

      Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!


      Схема заказа ИД-А-ЦС

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-А-ЦС (СХЕМА ЗАКАЗА)

      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11- 12- 13- 14 -15
      ИД- А- ЦС- К1- 0,16- 2- 1- Д- 0- 0- 1- Н- 01- 1 -ЛГ

      1. Тип датчика

      ИД - датчик давления

      2.Модификация датчика

      датчик абсолютного давления А

      3. Исполнение датчика

      Датчики ЦС – датчики «интеллектуальные», перенастраиваемые с цифровым протоколом передачи данных HART. В датчики исполнения ЦС могут могут быть установлены жидкокристаллический или светодиодный индикатор.

      4. Модель корпуса датчика

      К,К1,Н1,Т,Ти

      Модель корпуса датчика Изображение Степень защиты IP
      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      IP65
      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      IP65
      Н1
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68
      Т
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68
      Ти
      (Взрывобезопасная металлическая голова с окном индикации)

      IP65,
      IP68

      Датчики давления в исполнении клеммных голов Т, Ти, Н1 с применением кабельных вводов обеспечивает степень защиты IP68.

      5. Диапазон измерения

      Диапазон измерения: от 0...0,03 МПа до 0..0...3,5 МПа

      6. Предел допускаемой основной приведенной погрешности, %:

      Значение код
      ±0,10 %* 1
      ±0,15 %* 2
      ±0,25 % 3
      ±0,50 % 4
      ±1,00 % 5

      7. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      метрическая М30х2 2
      трубная G1/2" 3
      трубная G1" 4
      трубная G1/4" 5
      другая по согласованию 0
      фланцевое (табл. 1) Ф1
      Ф2
      Ф3
      Ф4
      Ф5

      Таблица 1

      Исполнение фланца

      (Код в схеме заказа)

      D,мм D1,мм D2,мм d, мм Кол.отв-й b, мм h,мм H,
      не более, мм
      Масса,
      не более, кг.
      Ф1 80 55 40 11 4 10 2 115 0,60
      Ф2 100 75 60 11 4 12 2 118 0,90
      Ф3 130 100 80 14 4 13 3 124 1,30
      Ф4 160 130 110 14 4 13 3 124 2,00
      Ф5 Другие параметры, отличные от вышеизложенных

      8.Исполнение корпуса

      С-присоединительная резьба
      D-максимальный диаметр (габаритный размер), мм
      S-размер под ключ

      Соединение Изображение Присоединение к процессу
      М
      (с защитной
      мембраной)

      C D S
      М24х1,5*;
      G3/4;
      М30х2;
      G1
      39 32
      Д
      (с дросселем)

      С h H
      М20х1,5;
      G1/2;
      М24х1,5
      20 30
      G1/4 15 25
      Д
      (с дросселем)

      C D S
      G3/4;
      М30х2
      G1
      39 32
      0
      без дросселя

      9. Индикация

      Индикация (только для "Ти" моделей)
      Код
      с ИЖЦ 1
      С ИСЦ* 2
      без индикации 0

      10. Диапазон перенастройки

      1:10* 1
      без перенастройки 0

      По согласованию, диапазон перенастройки возможно изменить

      Температурная компенсация возможна только для датчиков с верхним пределом измерения 20 МПа.

      11. Диапазон температурной компенсации

      Температура °С Код
      +5…+40 1
      -25…+70 2
      -40…+85 3
      предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10°С, не должен превышать для датчика предел основной приведенной погрешности. 4
      По согласованию (внутри рабочего диапазона датчика (-40…+85) °С) 0

      12. HART

      с HART - H
      без HART-0

      13. Выходной сигнал


      Код
      от 4 до 20 мА (для всех моделей корпусов) 01
      только для моделей корпуса «Т», «Ти»
      от 0 до 5 мА 02
      от 0 до 10 мА 03
      от 0 до 20 мА 04
      от 0 до 2 В 05*
      от 0,4 до 2 В 06
      от 0,25 до 2,5 В 07
      от 0,5 до 4,5 В 08
      от 0,25 до 4,5 В 09
      от 0,25 до 5 В 10
      от 0 до 5 В 11*
      от 1 до 5 В 12
      от 1 до 4 В 13
      от 1 до 10 В 14
      от 0 до 10 В 15*
      от 0 до 1 В 16*

      *- Только по согласованию с производителем

      14. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2
      с корнеизвлекающей зависимостью выходного сигнала* 3

      * - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

      15. Тип кабельного ввода

      ПГ,ЛГ, МГ,МГБ,МГТ, МГ-М, МГФ МГБ-Б, МГБ-П, МГМ, МГБ-М, МГБ-М (ПВХ)) (при отсутствии не указывается)


      ПГ (пластиковый кабельный ввод)

      Диаметр кабеля, d (6÷12) мм

      Вид взрывозащиты

      0ExiaIICT6 X
      Степень защиты IP65

      МГ (металлический кабельный ввод)

      Тип кабеля небронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      ЛГ (латунный кабельный ввод)

      Диаметр
      кабеля, d
      (6÷12) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГБ (металлический кабельный ввод)

      Тип кабеля бронированный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГТ
      (металлический кабельный ввод)

      Тип кабеля проложенный в трубе
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоеди-

      нительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид
      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГ-М*
      (металлический кабельный ввод)

      Тип кабеля в
      металлорукаве
      Диаметр
      кабеля, d
      (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид

      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP44; IP65*

      МГФ
      (металлический кабельный ввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-Б
      (металлический кабельный ввод)

      Тип кабеля бронирован-ный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр ка-беля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-П
      (металлический кабельный ввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГМ
      (металлический кабельный ввод для крепления кабеля с переходной

      муфтой)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М
      (металлический кабельный ввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М(ПВХ)
      (металлический кабельный ввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      16. Взрывобезопасное исполнение

      Взрывобезопасное исполнение:Exd; Exia
      (без взрывобезопасного исполнения маркировка не ставится)



Узнать стоимость

Обратная связь
