Датчики давления-разрежения Полоцк ПОИНТ: ПОИНТ Модель ИД-ИВ

  • Датчики давления-разрежения

    ПОИНТ Модель ИД-ИВ

    Бренд: Полоцк ПОИНТ

    Датчики ИД-ИВ предназначены для преобразования значения разрежения-давления газов и жидкостей в электрический выходной сигнал.
    от 10 119,00 руб. (без НДС)
    Обратная связь
    • Схема для заказа ИД-ИВ-АЦ

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-ИВ-АЦ (СХЕМА ЗАКАЗА)

      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11- 12
      ИД ИВ АЦ -0,1...0,15 -1 -2 -1 -1 - Exia

      1. Тип датчика

      ИД - датчик давления

      2. Модификация датчика

      датчик давления-разряжения ИВ

      3. Исполнение датчика

      АЦ - датчики стандартного исполнения.

      4. Модель корпуса датчика

      К,К1,Г,Н1


      Модель корпуса датчика Изображение Степень защиты IP
      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      IP65
      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      IP65
      Н1
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68

      5. Диапазон измерения

      Разрежение -0,1
      Избыточное давление от 0,01 МПа до 0...3,5 МПа

      6. Предел допускаемой основной приведенной погрешности, %:

      Предел допускаемой основной приведенной погрешности, %: Значение код
      ±0,25 % 1
      ±0,50 % 2
      ±1,00 % 3

      7. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      метрическая М30х2 2
      трубная 1/2" 3
      трубная 1" 4
      трубная 1/4" 5
      другая по согласованию 0
      фланцевое (таблица 1) Ф1
      Ф2
      Ф3
      Ф4
      Ф5

      Таблица 1

      Исполнение фланца

      (Код в схеме заказа)

      D,мм D1,мм D2,мм d, мм Кол.отв-й b, мм h,мм H,
      не более, мм
      Масса,
      не более, кг.
      Ф1 80 55 40 11 4 10 2 115 0,60
      Ф2 100 75 60 11 4 12 2 118 0,90
      Ф3 130 100 80 14 4 13 3 124 1,30
      Ф4 160 130 110 14 4 13 3 124 2,00
      Ф5 Другие параметры, отличные от вышеизложенных

      8. Исполнение корпуса

      С-присоединительная резьба
      D-максимальный диаметр (габаритный размер), мм
      S-размер под ключ

      Соединение Изображение Присоединение к процессу
      М
      (с защитной
      мембраной)

      C D S
      М24х1,5*;
      G3/4;
      М30х2;
      G1
      39 32
      Д
      (с дросселем)

      С h H
      М20х1,5;
      G1/2;
      М24х1,5
      20 30
      G1/4 15 25
      Д
      (с дросселем)

      C D S
      G3/4;
      М30х2
      G1
      39 32

      0 без дросселя

      отв. 9 мм
      (с входным отверстием не
      более ∅9 мм)


      М20х1,5; G1/2; М24х1,5
      отв. 9 мм
      (с входным отверстием не
      более ∅9 мм)

      G3/4;G1; М30х2


      9. Диапазон температурной компенсации

      Температура °С Код
      От плюс 5 до плюс 40 1
      От минус 25 до плюс 70 2
      От минус 40 до плюс 85 3
      предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10°С, не должен превышать для датчика предел основной приведенной погрешности 4
      По согласованию (внутри рабочего диапазона датчика (-40…+85) °С) 0

      10. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2

      11. Тип кабельного ввода только для модели датчика "Н1"


      ПГ (пластиковый кабельный ввод)

      Диаметр
      кабеля, d
      (6÷12) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГ (металлический кабельный ввод)

      Тип кабеля небронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      ЛГ (латунный кабельный ввод)

      Диаметр
      кабеля, d
      (6÷12) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГБ (металлический кабельный ввод)

      Тип кабеля бронированный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГТ
      (металлический кабельный ввод)

      Тип кабеля проложенный в трубе
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоединительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГ-М*
      (металлический кабельный ввод)

      Тип кабеля в
      металлорукаве
      Диаметр кабеля, d (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP44; IP65*

      МГФ
      (металлический кабельный ввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-Б
      (металлический кабельный ввод)

      Тип кабеля бронирован-ный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-П
      (металлический кабельный ввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГМ
      (металлический кабельный ввод для крепления кабеля с переходной муфтой)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М
      (металлический кабельный ввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М(ПВХ)
      (металлический кабельный ввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      Примечания

      1. По требованию заказчика возможно изготовление кабельных вводов, конструкция которых отличается от приведенных, по чертежам утвержденным в установленном порядке.
      2. Размеры кабельных вводов согласно конструкторской документации.
      3. Возможна поставка кабельных вводов отдельно от датчиков давления.

      12. Вид взрывозащиты

      Exia (при отсутствии не указывается)


      Схема для заказа ИД-ИВ-ЦС

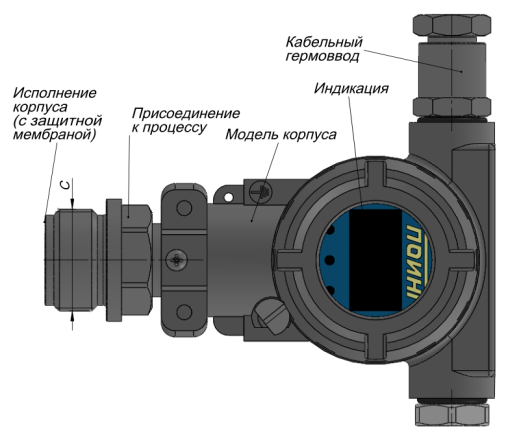

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-ИВ-ЦС (СХЕМА ЗАКАЗА)


      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11 12- 13- 14- 15- 16
      ИД- ИВ- ЦС- Ти- -0,1...0,1- 3- 2- М- 0- 1- 4 Н- 01- 1- МГ- Ехd

      1.Тип датчика

      ИД - датчик давления

      2. Модификация датчика

      датчик давления-разряжения ИВ

      3. Исполнение датчика

      Датчики ЦС – датчики «интеллектуальные», перенастраиваемые с цифровым протоколом передачи данных HART.В датчики исполнения ЦС могут могут быть установлены жидкокристаллический или светодиодный индикатор.

      4. Модель корпуса датчика

      К,К1,Г,Н1,Т,Ти

      Модель корпуса датчика Изображение Габаритные размеры,
      мм
      Степень защиты IP Масса mг,г

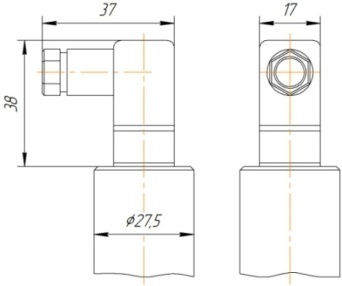

      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      H1=38
      H2=37
      H3=17
      IP65 115

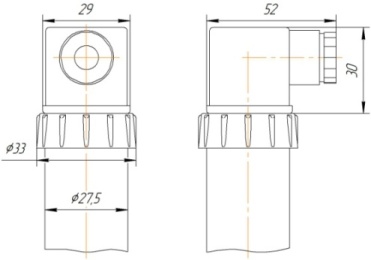

      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      H1=20
      H2=52
      H3=29
      IP65 125

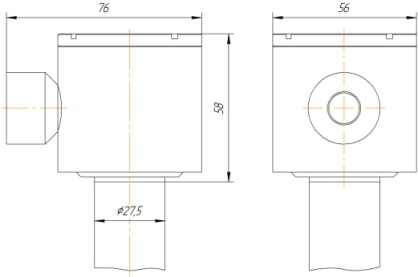

      Н1
      (Взрывобезопасная металлическая голова)

      H1=58
      H2=76
      H3=56
      IP65,
      IP68
      500

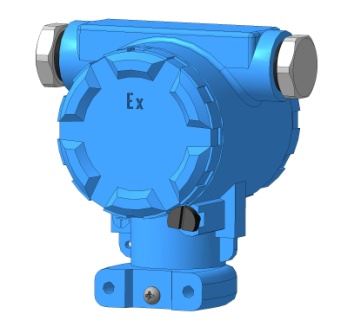

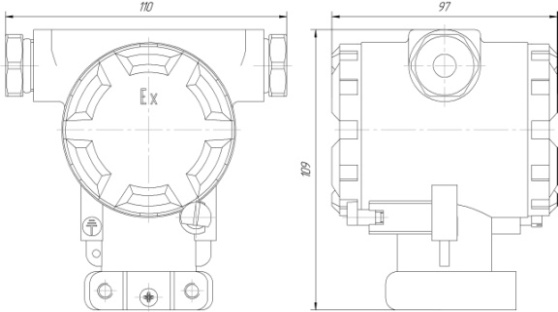

      Т
      (Взрывобезопасная металлическая голова)

      H1=109
      H2=97
      H3=104
      IP65,
      IP68
      800

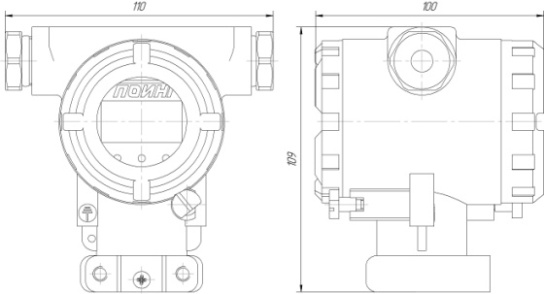

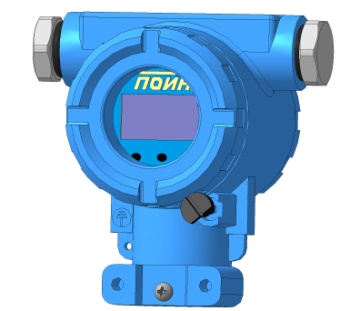

      Ти
      (Взрывобезопасная металлическая голова с окном индикации)

      H1=109
      H2=100
      H3=104
      IP65,
      IP68
      800

      Датчики давления в исполнении клеммных голов Т, Ти, Н1 с применением кабельных вводов обеспечивает степень защиты IP68.

      5. Диапазон измерения

      Разрежение -0,1
      Избыточное давление от 0...0,01 МПа до 0...3,5 МПа

      * В условном обозначении указывается значение избыточного давления. давление разряжения не указывается.

      6. Предел допускаемой основной приведенной погрешности, %:

      Значение код
      ±0,10 %** 1
      ±0,15 %** 2
      ±0,25 % 3
      ±0,50 % 4
      ±1,00 % 5

      **-Только по согласованию с производителем

      7. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      метрическая М30х2 2
      трубная 1/2" 3
      трубная 1" 4
      трубная 1/4" 5
      другая по согласованию 0
      фланцевое (табл. 1) Ф1
      Ф2
      Ф3
      Ф4
      Ф5

      Таблица 1

      Исполнение фланца

      (Код в схеме заказа)

      D,мм D1,мм D2,мм d, мм Кол.отв-й b, мм h,мм H,
      не более, мм
      Масса,
      не более, кг.
      Ф1 80 55 40 11 4 10 2 115 0,60
      Ф2 100 75 60 11 4 12 2 118 0,90
      Ф3 130 100 80 14 4 13 3 124 1,30
      Ф4 160 130 110 14 4 13 3 124 2,00
      Ф5 Другие параметры, отличные от вышеизложенных

      8. Исполнение корпуса

      С-присоединительная резьба
      D-максимальный диаметр (габаритный размер), мм
      S-размер под ключ

      Соединение Изображение Присоединение к процессу
      М
      (с защитной
      мембраной)

      C D S
      М24х1,5*;
      G3/4;
      М30х2;
      G1
      39 32
      Д
      (с дросселем)

      С h H
      М20х1,5;
      G1/2;
      М24х1,5
      20 30
      G1/4 15 25
      Д
      (с дросселем)

      C D S
      G3/4;
      М30х2
      G1
      39 32

      0 без дросселя

      отв. 9 мм
      (с входным отверстием не
      более ∅9 мм)


      М20х1,5; G1/2; М24х1,5
      отв. 9 мм
      (с входным отверстием не
      более ∅9 мм)

      G3/4;G1; М30х2


      9. Индикация

      Индикация (только для "Ти"моделей)
      Код
      с ИЖЦ 1
      С ИСЦ* 2
      без индикации 0

      10. Диапазон перенастройки

      1:10** 1
      без перенастройки 0

      ** только по согласованию с изготовителем

      11. Диапазон температурной компенсации

      Температура °С Код
      +5…+40 1
      -25…+70 2
      -40…+85 3
      предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10°С, не должен превышать для датчика предел основной приведенной погрешности 4
      По согласованию (внутри рабочего диапазона датчика (-40…+85) °С) 0

      Температурная компенсация возможна только для датчиков с верхним пределом измерения 20 МПа.

      12. HART

      с HART - H
      без HART-0

      13. Выходной сигнал


      Код
      от 4 до 20 мА 01 для всех моделей корпусов
      от 0 до 5 мА 02 только для моделей корпуса "Т", "Ти"
      от 0 до 10 мА 03
      от 0 до 20 мА 04
      от 0 до 2 В 05
      от 0,4 до 2 В 06*
      от 0,25 до 2,5 В 07
      от 0,5 до 4,5 В 08
      от 0,25 до 4,5 В 09
      от 0,25 до 5 В 10
      от 0 до 5 В 11*
      от 1 до 5 В 12
      от 1 до 4 В 13
      от 1 до 10 В 14
      от 0 до 10 В 15*
      от 0 до 1 В 16*

      Только по согласованию с производителем

      14. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2
      с корнеизвлекающей зависимостью выходного сигнала*** 3

      *** - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

      15. Тип кабельного ввода

      ПГ,ЛГ, МГ,МГБ,МГТ, МГ-М, МГБ-Б, МГБ-П, МГМ, МГБ-М, МГБ-М (ПВХ)


      ПГ (пластиковый кабельный ввод)

      Диаметр
      кабеля, d
      (6÷12) мм

      Вид взрывозащиты

      0ExiaIICT6 X
      Степень защиты IP65

      МГ (металлический кабельный ввод)

      Тип кабеля небронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      ЛГ (латунный кабельный ввод)

      Диаметр кабеля, d (6÷12) мм
      Вид взрывозащиты 0ExiaIICT6 X
      Степень защиты IP65

      МГБ (металлический кабельный ввод)

      Тип кабеля бронированный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГТ
      (металлический кабельный ввод)

      Тип кабеля проложенный в трубе
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоединительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГ-М*
      (металлический кабельный ввод)

      Тип кабеля в металлорукаве
      Диаметр
      кабеля, d
      (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP44; IP65*

      МГФ
      (металлический кабельный ввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-Б
      (металлический кабельный ввод)

      Тип кабеля бронированный
      Диаметр кабеля без брони, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр ка-беля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-П
      (металлический кабельный ввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГМ
      (металлический кабельный ввод для крепления кабеля с переходной муфтой)

      Тип кабеля не бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М
      (металлический кабельный ввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

      МГБ-М(ПВХ)
      (металлический кабельный ввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр кабеля, d (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид взрывозащиты 0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень защиты IP68

        16. Взрывобезопасное исполнение

      Взрывобезопасное исполнение:Exd; Exia

      (без взрывобезопасного исполнения маркировка не ставится)



Узнать стоимость

Обратная связь
