Датчики разности давлений Полоцк ПОИНТ: ПОИНТ Модель ИД-Р

  • ПОИНТ Модель ИД-Р

    Бренд: Полоцк ПОИНТ

    Датчики ИД-Р предназначены для преобразования значения разности давлений газов и жидкостей в электрический выходной сигнал. Могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.
    от 10 000,00 руб. (без НДС)
    Обратная связь
    • Схема для ИД-Р-АЦ

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-Р-АЦ (СХЕМА ЗАКАЗА)

      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11- 12 13
      ИД -АЦ - Н1 -0,06 -0,25 -2 -1 -ЛГ -4 -1 -Exia

      1. Тип датчика

      ИД - измеритель давления

      2. Исполнение датчика

      датчик разности давлений Р

      3. Модификация датчика

      АЦ - датчики стандартного исполнения.

      4. Модель корпуса датчика

      К,К1,Г,Н1

      Модель корпуса датчика Изображение Степень защиты IP
      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      IP65
      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      IP65
      Н1
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68

      5. Измеряемая разность, МПа

      МПа: 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1,0; 1,6; 2,5; 4,0; 6,0*; 6,3*; 10,0*; 16,0*

      * датчики с указанной измеряемой разностью изготавливаются только по согласованию с производителем

      6. Рабочее давление, МПа

      МПа: 0,1; 0,25; 0,6; 1,0; 2,5; 6,0; 10,0; 16,0;25,0; 30;32

      7. Предел допускаемой основной приведенной погрешности, %:

      Предел допускаемой основной приведенной погрешности, %: Значение код
      ±0,50 % 2
      ±1,00 % 3

      8. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      трубная коническая 1/4 NRT (для исполнения корпуса "С") 6
      другая по согласованию 0

      9. Исполнение корпуса

      Соединение Изображение Присоединение к процессу

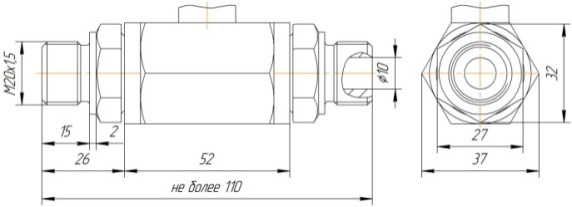

      П
      (вариант исполнения корпуса ИД-Р)

      М20х1,5

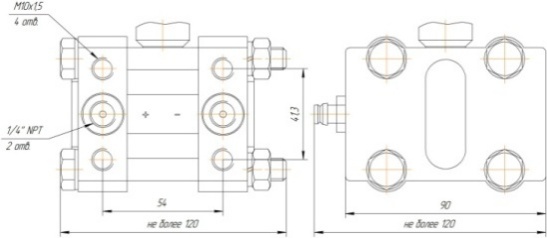

      С
      (вариант исполнения корпуса ИД-Р)

      NPT1/4

      10. Тип гермоввода только для модели датчика "Н1"

      ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-Б; МГБ-П; МГМ; МГБ-М; МГБ-М (ПВХ)


      ПГ (пластиковый гермоввод)

      Диаметр
      кабеля, d
      (6÷12) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГ (металлический гермоввод)

      Тип кабеля небронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      ЛГ (латунный гермоввод)

      Диаметр
      кабеля, d
      (6÷12) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГБ (металлический гермоввод)

      Тип кабеля бронированный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГТ
      (металлический гермоввод)

      Тип кабеля проложенный в трубе
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоеди-

      нительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид
      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГ-М
      (металлический гермоввод)

      Тип кабеля в
      металлорукаве
      Диаметр
      кабеля, d
      (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид

      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP44; IP65*

      МГФ
      (металлический гермоввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-Б
      (металлический гермоввод)

      Тип кабеля бронирован-ный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-П
      (металлический гермоввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГМ
      (металлический гермоввод для крепления кабеля с переходной муф-той)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М
      (металлический гермоввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М(ПВХ)
      (металлический гермоввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      Примечания

      1. По требованию заказчика возможно изготовление кабельных гермовводов, конструкция которых отличается от приведенных, по чертежам утвержденным в установленном порядке.
      2. Размеры гермовводов согласно конструкторской документации.
      3. Возможна поставка гермовводов отдельно от датчиков давления.

      11. Диапазон температурной компенсации

      Температура °С Код
      Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С 4

      12. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2

      13. Вид взрывозащиты

      Exia (при отсутствии не указывается)

      Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!


      Схема для ИД-Р-ЦС

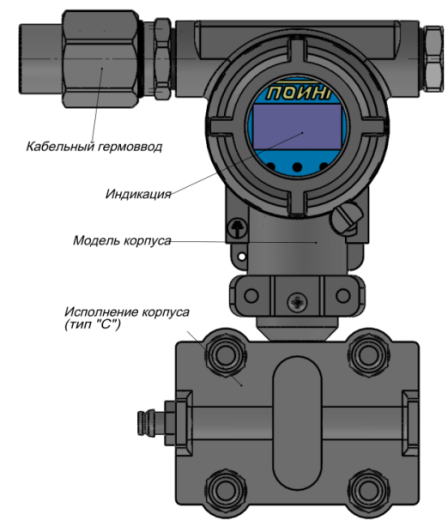

      СХЕМА СОСТАВЛЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ ИД-Р-ЦС (СХЕМА ЗАКАЗА)



      1- 2- 3- 4- 5- 6- 7- 8- 9- 10- 11 12- 13- 14- 15- 16- 17
      ИД- -Р- ЦС- Ти- 0,6- 0,1- 3- 6- С- 1- 0- 4- Н- 01- 1- МГМ -Exd

      1. Тип датчика

      ИД - измеритель давления

      2. Модификация датчика

      датчик разности давления

      3. Исполнение датчика

      Датчики ЦС – датчики «интеллектуальные», перенастраиваемые с цифровым протоколом передачи данных HART. В датчики исполнения ЦС могут могут быть установлены жидкокристаллический или светодиодный индикатор.

      4. Модель корпуса датчика

      К,К1,Н1,Т,Ти

      Модель корпуса датчика Изображение Степень защиты IP
      К
      (штепсельный
      разъем Типа DIN 43650 fromC)

      IP65
      К1
      (штепсельный
      разъем Типа DIN 43650 from А)

      IP65
      Н1
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68
      Т
      (Взрывобезопасная металлическая голова)

      IP65,
      IP68
      Ти
      (Взрывобезопасная металлическая голова с окном индикации)

      IP65,
      IP68

      Для клеммных голов с вариантами исполнения Т, Ти, Н1 применение гермовводов обеспечивает степень защиты IP68

      5. Измеряемая разность, МПа

      Верхний предел измерения, МПа (Pmax) 0,0063*, 0,01, 0,02, 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1,0; 1,6; 2,5; 4,0*; 6,0*; 6,3*; 10,0*; 16,0*

      *-датчики давления с указанной измеряемой разностью изготавливаются только по согласованию с изготовителем.

      6. Рабочее давление, МПа

      0,1; 0,25; 0,6; 1,0; 2,5; 6,0; 10,0; 16,0; 25; 30; 32

      7. Предел допускаемой основной приведенной погрешности, %:

      Значение код
      ±0,10 %* 1
      ±0,15 %* 2
      ±0,25 % 3
      ±0,50 % 4
      ±1,00 % 5

      *-Только по согласованию с производителем .

      8. Присоединение к процессу

      Соединение Код
      резьбовое метрическая М20х1,5 1
      трубная коническая 1/4 NPT(для исполнения корпуса "С") 6
      другая по согласованию 0

      9. Исполнение корпуса

      Соединение Изображение Присоединение к процессу
      С
      (вариант исполнения корпуса ИД-Р)

      G1/4
      П
      (вариант исполнения корпуса ИД-Р)

      М20х1,5

      10. Индикация

      Индикация (только для "Ти" моделей) Код
      с ИЖЦ 1
      С ИСЦ* 2
      без индикации 0

      11. Диапазон перенастройки

      1:10** 1
      без перенастройки 0

      **-Только по согласованию с производителем.

      12. Диапазон температурной компенсации

      Температура °С Код
      +5…+40 1
      -25…+70 2
      -40…+85 3
      Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С 4
      По согласованию (внутри рабочего диапазона датчика (-40…+85) °С) 0

      Температурная компенсация возможна только для датчиков с верхним пределом измерений 7МПа.

      13. HART

      с HART - H
      без HART-0

      14. Выходной сигнал

      Код
      от 4 до 20 мА (для всех моделей корпусов) 01
      только для моделей корпуса «Т», «Ти»
      от 0 мА до 5 мА 02
      от 0 мА до 10 мА 03
      от 0 мА до 20 мА 04
      от 0 В до 2 В 05*
      от 0,4 В до 2 В 06
      от 0,25 В до 2,5 В 07
      от 0,5 В до 4,5 В 08
      от 0,25 В до 4,5 В 09
      от 0,25 В до 5 В 10
      от 0 В до 5 В 11*
      от 1 В до 5 В 12
      от 1 В до 4 В 13
      от 1 В до 10 В 14
      от 0 В до 10 В 15*
      от 0 В до 1 В 16*

      *-Только по согласованию с изготовителем.

      15. Тип выходного сигнала

      с линейно возрастающей характеристикой выходного сигнала 1
      с линейно убывающей характеристикой выходного сигнала 2
      с корнеизвлекающей зависимостью выходного сигнала* 3

      * - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3).

      16. Тип гермоввода

      ПГ,ЛГ, МГ,МГБ, МГТ, МГ-М, МГБ-Б, МГБ-П, МГМ, МГБ-М, МГБ-М (ПВХ)) (при отсутствии не указывается)


      ПГ (пластиковый гермоввод)

      Диаметр
      кабеля, d
      (6÷12) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГ (металлический гермоввод)

      Тип кабеля небронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Вид
      взрыво-

      защиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      ЛГ (латунный гермоввод)

      Диаметр
      кабеля, d
      (6÷12) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      Степень
      защиты
      IP65

      МГБ (металлический гермоввод)

      Тип кабеля бронированный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр кабеля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГТ
      (металлический гермоввод)

      Тип кабеля проложенный в трубе
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм

      Присоеди-

      нительная
      резьба, С

      М16х1,5; G1/4; К1/4;

      Rc1/4; М20х1,5; G1/2;

      К1/2; Rc1/2

      Вид
      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГ-М*
      (металлический гермоввод)

      Тип кабеля в
      металлорукаве
      Диаметр
      кабеля, d
      (7÷13) мм;
      (13÷15) мм;
      (15÷19) мм
      Металлорукав Ду15; Ду16; Ду20

      Вид

      взрывозащиты

      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP44; IP65*

      МГФ
      (металлический гермоввод с последующей фиксацией)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-Б
      (металлический гермоввод)

      Тип кабеля бронирован-ный
      Диаметр
      кабеля без брони, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Внешний диаметр ка-беля, D (9÷15) мм;
      (15÷20) мм;
      (19÷25) мм
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-П
      (металлический гермоввод для крепления пластикового рукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Пластиковый рукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГМ
      (металлический гермоввод для крепления кабеля с переходной муфтой)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Присоединительная резьба, С М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М
      (металлический гермоввод для крепления металлорукава)

      Тип кабеля не бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      МГБ-М(ПВХ)
      (металлический гермоввод для крепления металлорукава
      в ПВХ изоляции)

      Тип кабеля Бронированный
      Диаметр
      кабеля, d
      (3÷7) мм;
      (7÷13) мм;
      (13÷16) мм
      Металлорукав Ду15; Ду16; Ду20
      Вид
      взрывозащиты
      0ExiaIICT6 X
      1ExdIICT6 Х
      1ExdiаIICT6 Х
      Степень
      защиты
      IP68

      17. Взрывобезопасное исполнение

      Взрывобезопасное исполнение: Exd; Exia

      (без взрывобезопасного исполнения маркировка не ставится)



Узнать стоимость

Обратная связь
