Термометрическая вставка представляет собой керамическую клеммную колодку, закрепленную на подложке из нержавеющей стали, к которой приварен либо защитный чехол (ТС-Б), либо термопарный кабель (ТП-Б).Узнать стоимость-
К достоинству термометрической вставки можно отнести наличие подпружиненных винтов для крепления ее в клеммной голове.
Датчики температуры данного исполнения могут поставляться как без клеммной головы (термометрическая вставка с защитной трубкой, IP00), так и в комплекте с клеммной головой (степень защиты определяется головой).
Датчики температуры с термометрической вставкой

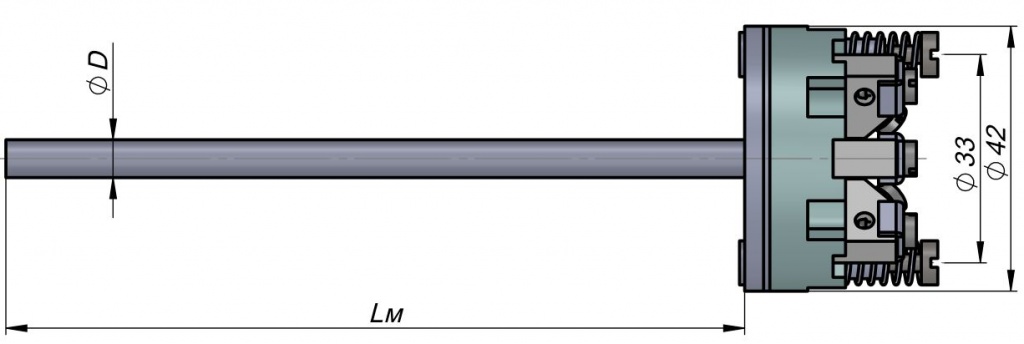

Ак1 Ак2 Тип датчика температуры ТС-Б; ТП-Б ТС-Б-У; ТП-Б-У Степень защиты IP00 Вид взрывозащиты нет Исполнение монтажной части П (прямое); К Диаметр монтажной части D, мм ТП-Б: 1,5; 3; 4; 4,5; 6
ТС-Б: 4; 5; 6; 8Длина монтажной части Lм, мм ØD: 1,5; 3; 4; 4,5 50; 60; 80; 100; 120 ØD: 6 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 ØD: 8 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 Пример записи условного обозначения датчиков температуры с термометрической вставкой
ТП-Б-ТХК(L)-2-И-К-(от -40 до +400)-320/6-Ак1, что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с кабельной монтажной частью К, с диапазоном измерения от -40 °С до +400 °С, с длиной монтажной части Lм=320 мм, диаметром монтажной части D=6 мм, с термометрической вставкой Ак1.
ТС-Б-Pt100-А-х4-П-(от -50 до +200)-120/6-Ак1, что означает термопреобразователь сопротивления модификации ТС-Б, с НСХ Pt100, классом допуска А, с одним чувствительным элементом, с четырехпроводной схемой внутренних соединений х4, с погружной монтажной частью П, с диапазоном измерения от -50 °С до +200 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=6 мм, с термометрической вставкой Ак1.
Датчики температуры с клеммной головой и со встроенной термометрической вставкой
Ак1 Ак2 Тип датчика температуры ТС-Б; ТП-Б; ТС-Б-У;ТП-Б-У Варианты исполнения клеммной головы Д; Н1; Нб; С; Ц Степень защиты IP65; IP68 Установка ПИ
(модификация ТС-Б-У, ТП-Б-У)(4-20) мА; (0-5) мА; HART Кабельный гермоввод все Вид взрывозащиты Клеммная голова Взрывозащита Д; Н1; С 0ExiaIICТ6 Нб; Ц 0ExiaIICТ6;
1ExdIICТ6;
1ExdiaIICТ6
Исполнение монтажной части П (прямое); К Диаметр монтажной части D, мм ТП-Б: 1,5; 3; 4; 4,5; 6
ТС-Б: 4; 5; 6; 8Длина монтажной части Lм, мм ØD: 1,5; 3; 4; 4,5 50; 60; 80; 100; 120
ØD: 6 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630

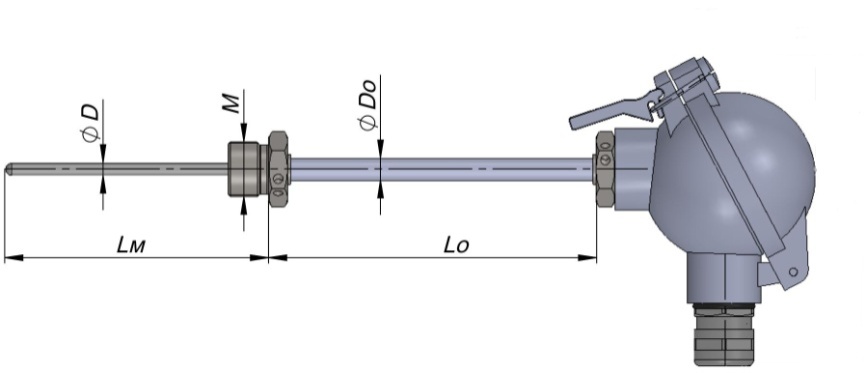

ØD: 8 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 Диаметр наружной части Dо (D), мм 6(1,5); 6(3); 6(4); 6(4,5); 8(6); 10(8) Длина наружной части Lо, мм* 50; 60; 80; 120; 160; 200 Тип крепления ПШ; НШ; ПГ; НГ Типоразмер крепления М16х1,5; G3/8; М20х1,5; G1/2; М24х1,5 * Длина наружной (выносной) части (Lо) для датчиков температуры с диапазоном измерения до плюс 400 °С должна быть 50 мм и более, с диапазон измерения до плюс 800 °С – 120 мм и более, с диапазоном до плюс 1000 °С– 160 мм и более, с диапазоном измерения свыше плюс 1000 °С – 200 мм и более.
Пример записи условного обозначения датчиков температуры с клеммной головой и со встроенной термометрической вставкой
ТП-Б-ТХК(L)-2-И-К-(от -40 до +400)-100/4,5-НШ.80/6.М20х1,5-Д(Ак1)-ПГ, что означает преобразователь термоэлектрический модификации ТП-Б, с НСХ ТХК(L), классом допуска 2, с одиночным, изолированным от корпуса спаем И, с кабельной монтажной частью К, с диапазоном измерения от -40 °С до +400 °С, с длиной монтажной части Lм=100 мм, диаметром монтажной части D=4,5 мм, с неподвижным штуцером НШ, с длиной наружной части Lо=80 мм, с диаметром наружной части Dо=6 мм, с типоразмером крепления (резьба М) М20х1,5,с клеммной головой Д, со встроенной термометрической вставкой (Ак1), с пластиковым кабельным гермовводом ПГ.
ТС-Б-У-(4-20)мА-(±0,25)-П-(от 0 до +350)-120/6-ПШ.50/8.М20х1,5-Си(Ак1)-ИЖЦ-ЛГ, что означает термопреобразователь сопротивления модификации ТС-Б-У, с унифицированным выходным сигналом (4-20) мА, с пределом основной приведенной погрешности ±0,25 %, с погружной монтажной частью П, с диапазоном измерения от 0 °С до +350 °С, с длиной монтажной части Lм=120 мм, диаметром монтажной части D=6 мм, с подвижным штуцером ПШ, с длиной наружной части Lо=50 мм, с диаметром наружной части Dо=8 мм, с типоразмером крепления (резьба М) М20х1,5, с клеммной головой Си, со встроенной термометрической вставкой (Ак1), с видом индикации ИЖЦ (жидкокристаллический индикатор), с латунным гермовводом ЛГ.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!
Датчики температуры (ТС-Б, ТП-Б) данного исполнения имеют разборную конструкцию, что позволяет проводить поверку и сервис вставки без извлечения всей сборки из процесса. В случае необходимости замены вставки предпочтительно использование вставок со стандартными длинами.
-
