Комплекты термопреобразователей сопротивления КТС-Б Полоцк ПОИНТ:

  • Бренд: Полоцк ПОИНТ

    Комплекты термопреобразователей сопротивления платиновых КТС-Б (далее КТС-Б) предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения.
    от 2 366,00 руб. (без НДС)
    Обратная связь

    • Комплекты КТС-Б подбираются из термопреобразователей сопротивления (далее ТС-Б), изготовленных согласно ТУ РБ 390184271.001-2003, с рабочим диапазоном измеряемых температур от 0 °C до +180 °C.

      - Номинальная статическая характеристика преобразования (далее НСХ) представлена в табл. №1.
      - Класс допуска (по ГОСТ 6651) представлен в табл. №2.


      Табл. №1. Номинальная статическая характеристика преобразования
      НСХ R0, Ом Рекомендуемый измерительный ток, мА α, °C-1
      Pt100 100 0,3-1,0 0,00385
      Pt500 500 0,1-0,7
      Pt1000 1000 0,1-0,3
      50П 50 1,0 0,00391
      100П 100
      500П 500 0,2
      R0 – номинальное значение сопротивления при 0°С;
      α – температурный коэффициент термопреобразователя сопротивления.
      Таблица №2. Класс допуска
      Класс допуска по ГОСТ 6651 Допускаемое отклонение сопротив-ления при 0°С от R0, % Пределы допускаемых
      отклонений сопротивления от НСХ, °С
      АА 0,04 ±(0,1 + 0,0017 *|t|)
      А 0,06 ±(0,15 + 0,002 *|t|)
      В 0,12 ±(0,3 + 0,005*|t|)

      Условия эксплуатации комплектов КТС-Б
      - КТС-Б устойчивы к воздействию температуры окружающего воздуха от -50 до +50 °С, к воздействию влажности окружающего воздуха 9 5% при 35 °С и более низких температурах (группа Д3 ГОСТ 12997).
      - КТС-Б устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, группа исполнения N2 ГОСТ 12997.
      - КТС-Б выпускаются со степенью защиты IP65 (пыленепроницаемые; защита от водяных струй с любого направления). По согласованию с заказчиком возможно изготовление КТС Б со степенью защиты IP68 (пыленепроницаемые; полная водонепроницаемость), пригодных для работы в условиях затопления.

      СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ КТС-Б (СХЕМА ЗАКАЗА)


      1 - 2 - 3 - 4 - 5 - 6 - 7 / 8 - 9 . 10 . 11 - 12 - 13
      КТС-Б - Pt100 - А - x4 - П - 2 - 60 / 6 - НШ . 50 . М20х1,5 - Е - 1000

      1-Обозначение типа

      КТС-Б

      2-НСХ

      50П
      Pt100, 100П
      Pt500, 500П
      Pt1000

      3-Класс допуска по ГОСТ 6651

      АА, A, B

      4-Схема электрических соединений*

      х2, х3, х4

      Схемы соединений внутренних проводников ТС-Б с ЧЭ и их условные обозначения



      х2
      двухпроводная
      схема


      х3
      трехпроводная
      схема


      х4
      четырехпроводная
      схема

      КТС-Б со схемой соединения внутренних проводников 2х3 изготавливаются только с клеммной головой "Д"

      5-Исполнение монтажной части*

      П


      Вариант исполнения монтажной части Обозначение Изображение Диаметр d
      (резьба М), мм       		Длина монтажной части Lм, мм
      Погружной П
      		4, 5

      		 35; 40; 50; 60; 80; 100; 120



      		6
      8
      10       		50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500

      6-Минимальная разность измеряемых температур ∆tmin, °С

      2; 3

      7-Длина монтажной части, мм*

      35; 40; 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500

      8-Диаметр монтажной части, мм*

      4;5; 6; 8; 10

      9-Тип крепления*

      ПШ; НШ


      Вариант исполнения

      		Обозначение Изображение Типоразмер мм D,мм
      Подвижный штуцер ПШ
      		- 4;5;6;8;10
      М8х1
      		 4;5
      М12х1,5 ;G1/4 4;5;6
      М16х1,5; G3/8

      		 4;5;6;8;10
      М20х1,5; G1/2 5;6;8;10;12
      Неподвижный штуцер НШ
      		М8х1 4;5
      М12х1,5 ;G1/4

      		 4;5;6
      М16х1,5; G3/8

      		 4;5;6;8;10
      М20х1,5; G1/2

      		 5;6;8;10;12

      10-Длина наружной части, мм*

      50; 60; 80; 120; 200

      11-Типоразмер крепления*

      М8х1; М12х1,5; М16х1,5; М20х1,5; G1/4; G3/8; G1/2

      12-Исполнение клеммной головки* табл. 7

      Б; Д; Е; Ж; А.


      Таблица №7. Исполнения клеммных головок
      Условное обозначение Изображение и описание

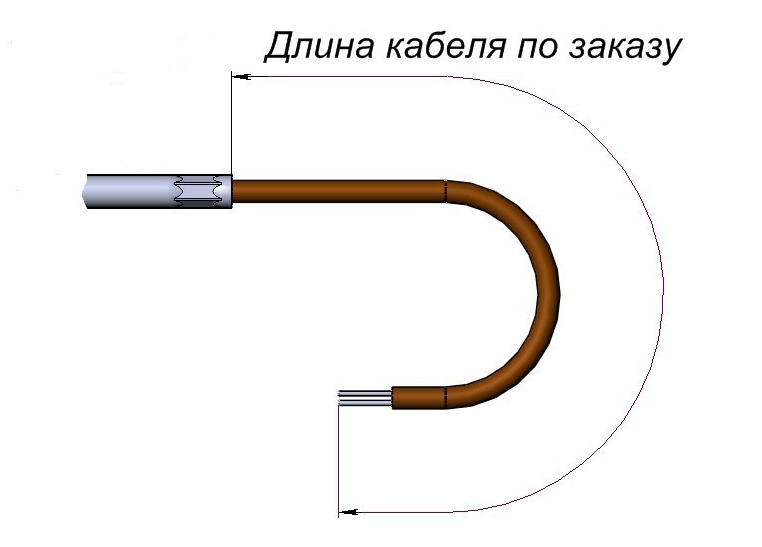

      Б(с кабелем)


      Без клеммной головки, с кабелем

      		Степень защиты IP

      IP00; IP44;

      IP65; IP68

      Д


      		Степень защиты IP65; IP68
      Фиксация крышки защелка
      /винт
      Диаметр кабеля для ЛГ
      (по умолчанию)       		(7÷13) мм
      Материал алюминиевый сплав
      Е («большая»)
      		Степень защиты IP65
      Фиксация
      крышки       		резьба
      Диаметр кабеля (по умолчанию) (7÷13) мм
      Материал пластик

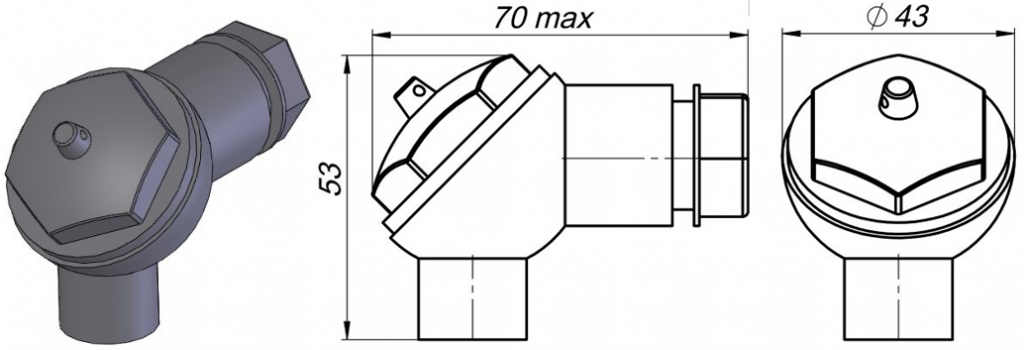

      Ж («малая»)
      		Степень защиты IP65
      Фиксация крышки резьба
      Диаметр кабеля (по умолчанию) (7÷13) мм
      Материал пластик

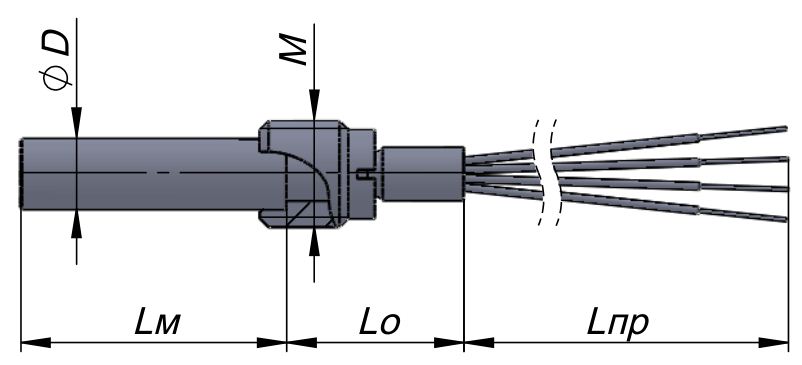

      А с проводами   Степень защиты IP00
      Вид взрывозащиты нет

      Самыми распространенными и предпочтительными являются исполнения Б, Е, Ж. По желанию заказчика возможно изготовление КТС-Б с разъемом Л.

      * Внимание!
      По согласованию с заказчиком возможно изготовление КТС Б (вариант исполнения клеммной головки Е, Ж) со степенью защиты IP68, пригодных для работы в условиях временного затопления.

      13- Длина кабеля, мм

      500; 1000; 1500; 2000; 2500; 3000; 5000

      Примечания
      1 Знак «*» означает, что конструктивное исполнение и значения параметров соответствуют ТУ РБ 390184271.001-2003.
      2 По требованию заказчика возможно изготовление термопреобразователей с длиной монтажной части, диаметром монтажной части, длиной наружной части, с типоразмером крепления, длиной кабеля отличными от приведенного ряда.
      3 При отсутствии крепежной части значения параметров 9, 10, 11 не указываются.
      4 При отсутствии кабеля параметр 13 не указывается.

    • - Диапазон измеряемых температур от 0 °С до 160 °С.
      - Диапазон измеряемых разностей температур Δt от Δtmin до 150 °С,
      где Δtmin=1 °С ; 2 °С ; 3 °С – минимальная разность температур.
