Термопреобразователи сопротивления ТС-Б Полоцк ПОИНТ:

Термопреобразователи сопротивления выпускаются в двух модификациях:

- ТС-Б (ТС-Б-Р) – Термопреобразователи сопротивления, имеющие выходную характеристику, соответствующую номинальной статической характеристике преобразования (НСХ) Pt 100, Pt500, Pt 1000, 50П, 100П, 500П, 50М, 100М.
- ТС-Б-У – Термопреобразователи сопротивления с унифицированным выходным сигналом постоянного тока (4-20) мА, (0-5) мА, (0-20) мА; цифровым протоколом HART, совмещенный с унифицированным выходным сигналом.

Принцип действия ТС-Б (ТС-Б-Р) основан на изменении сопротивления чувствительного элемента в зависимости от температуры.

Принцип действия ТС-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20) мА либо (0-5) мА и передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом) с помощью преобразователя измерительного. В качестве первичных преобразователей температуры в ТС-Б-У применяются ТС-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТС-Б-У.

ТС-Б-У имеют линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.

ТC-Б-У могут иметь встроенный индикатор, на котором отображаются символы соответствующие определенным режимам настроек или величина входного параметра в цифровом виде в установленных при настройке единицах измерения, или величина выходного сигнала в процентном соотношении от диапазона измерения.

ТС-Б (ТС-Б-Р) классифицированы по типу чувствительного элемента (ЧЭ) в соответствии с ГОСТ 6651 следующим образом:
- платиновые - изготавливаются с ЧЭ из платины;
- медные - изготавливаются с ЧЭ из меди.

Взрывозащищенные датчики температуры ТС-Б и ТС-Б-У:

Термопреобразователи могут изготавливаться в общепромышленном исполнении и в Ex исполнении c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные термопреобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).

Взрывозащищенные термопреобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdbIICT6…Т1 Gb X, 1ExdbIIBT6…Т1 Gb X, 1ExdbIIАT6…Т1 Gb X, ExdbIIICT6…Т1 Db X, ExdbIIIBT6…Т1 Db X, ExdbIIIAT6…Т1 Db X по ГОСТ IEC 60079-1;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0Ех iа IIС Т6…Т1 Ga X, 0Ех iа IIВ Т6…Т1 Ga X, 0Ех iа IIА Т6…Т1 Ga X, Ех iа IIIС Т6…Т1 Da X, Ех iа IIIB Т6…Т1 Da X, Ех iа IIIA Т6…Т1 Da X по ГОСТ 31610.11;
- с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты 1Ex db ia IIC T6…Т1 Gb X, 1Ex db ia IIB T6…Т1 Gb X, 1Ex db ia IIА T6…Т1 Gb X, Ех db iа IIIС Т6…Т1 Db X, Ех db iа IIIB Т6…Т1 Db X, Ех db iа IIIA Т6…Т1 Db X.

Термопреобразователи сопротивления с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» должны эксплуатироваться в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Максимальные электрические параметры искробезопасных цепей ТС-Б (ТС-Б-Р) с маркировкой Exiа:
- входное напряжение Ui 2 В;
- входной ток Ii 2 мА;
- входная мощность Pi 0,005 Вт;
- внутренняя индуктивность Li 0,1 мГн;
- внутренняя емкость Сi 0,3 нФ.

Максимальные электрические параметры искробезопасных цепей ТС-Б-У с маркировкой Exiа:
- входное напряжение Ui 30 В;
- входной ток Ii 100 мА;
- входная мощность Pi 0,8 Вт;
- внутренняя индуктивность Li 0,1 мГн;
- внутренняя емкость Сi 0,048 мФ.

Условия эксплуатации ТС-Б и ТС-Б-У

ТС-Б и ТС-Б-У устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до плюс 85 °С, к воздействию влажности окружающего воздуха 95 % при 35 °С и более низких температурах (группа Д3 ГОСТ 12997).
Для ТС-Б-У с жидкокристаллическим индикатором температура окружающего воздуха от минус 40 °С до плюс 70 °С.
Для ТС-Б-У со светодиодным индикатором температура окружающего воздуха от минус 50 °С до плюс 85 °С.
ТС-Б и ТС-Б-У устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, (группа исполнения N2 ГОСТ 12997).

Средний срок службы, гарантийный срок эксплуатации, межповерочный интервал

Термопреобразователи сопротивления ТС-Б (ТС-Б-Р) (платиновые)

Термопреобразователи сопротивления ТС-Б (ТС-Б-Р) (медные)

Термопреобразователи сопротивления с унифицированным сигналом ТС-Б-У

По согласованию с заказчиком возможно изготовление ТС-Б и ТС-Б-У, конструктивные исполнения которых отличаются от приведенных ниже.

Материал защитной арматуры – сталь 12Х18Н10Т. По согласованию с заказчиком, и исходя их условий эксплуатации могут применяться другие материалы защитной арматуры.

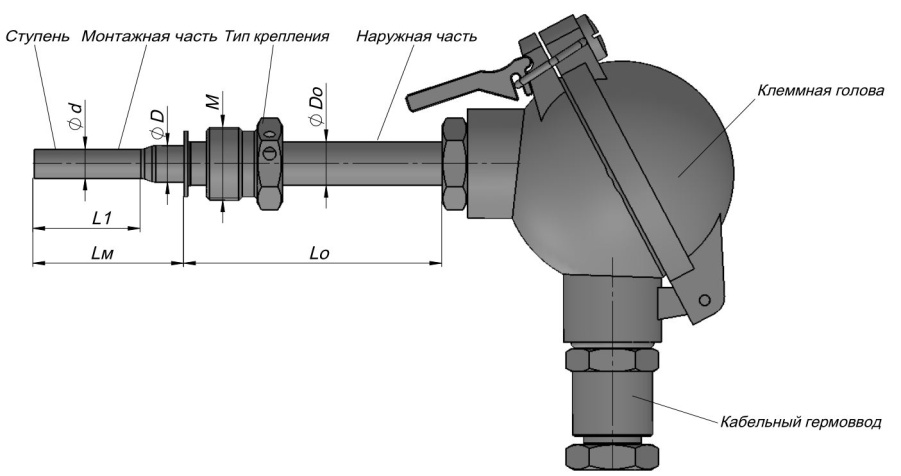

СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ ТС-Б И ТС-Б-У (СХЕМА ЗАКАЗА)

Пример записи условного обозначения ТС-Б:

Пример записи условного обозначения ТС-Б-У:

1. Обозначение типа

ТС-Б(ТС-Б-Р), ТС-Б-У

2. Вид взрывозащиты (при отсутствии не указывается)

Exia, Exdb, Exdbia

3. Подгруппа взрывозащищенного оборудования)

IIA, IIB, IIC, IIIA, IIIB, IIIC

4. Температурный класс)

Т1, Т2, Т3, Т4, Т5, Т6

5. НСХ (для ТС-Б(ТС-Б-Р) (см. табл. 1)/ диапазон унифицированного выходного сигнала (для ТС-Б-У)

Таблица 1

* - по согласованию с заказчиком возможно изготовление термопреобразователей сопротивления с диапазонами измерений, находящимися внутри указанных диапазонов – например, с нижним пределом 0 °С.
R0, Ом - номинальное значение сопротивления при 0 °С.
α, °С-1 – температурный коэффициент термопреобразователя сопротивления.

6. Класс допуска (для ТС-Б(ТС-Б-Р)) (см. табл. 2, 3)/ предел основной приведенной погрешности (для ТС-Б-У), %

Таблица 2 – Характеристики платиновых ТС-Б (ТС-Б-Р)

Таблица 3 – Характеристики медных ТС-Б

Основные технические характеристики ТС-Б-У

Диапазон измерений в пределах от минус 196 °С до плюс 660°С.
Диапазон изменения унифицированного выходного сигнала от 4 до 20 мА, либо от 0 до 5 мА.
Цифровой протокол HART, совмещенный с унифицированным выходным сигналом.
Основная приведенная погрешность ТС-Б У: ±0,25 %; ±0,5 %; ±1 %.
Мощность, потребляемая ТС-Б-У, не более 0,8 Вт.
Напряжение питания (24±12) В постоянного тока.

7. Обозначение схемы соединения внутренних проводников с ЧЭ (см. табл. 4)

ТС-Б: х2; х3; х4; 2х2; 2х3; 2х4; 3х2; 3х3; 3х4

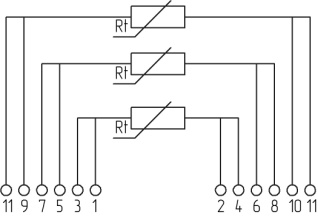

Таблица 4 – Схемы соединений внутренних проводников ТС-Б с ЧЭ и их условные обозначения

Примечание: изготовление ТС-Б с двумя или тремя ЧЭ возможно только после согласования с изготовителем.

П; Пи; Пв; К; Пу; В

Таблица 5 – Варианты исполнения монтажной части

Вариант исполнения монтажной части	Условное обозначение	Изображение	Диаметр монтажной части D (d), мм	Длина монтажной ча-сти Lм (L1), мм
				min	max

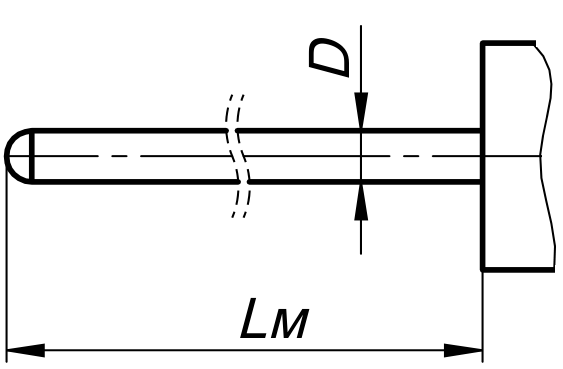

Погружной	П	прямой	4	30	120
			5	40	320
			6	50	630
			8	60	1000
			10	50	3150
		ступенчатый	8 (6);10 (6)	60(10)	1000 (60)
			10 (8)	60(10)	3150(60)
		ступенчатый редуцированный*	8 (6)	60(10)	1000 (60)
			10 (8)	60(10)	3150(60)
Погружной игольчатый	Пи		4	60	100
			5	60	200
Поверхностный	Пв		6(10);	30	630
			8(18);	50	1000
			10(18)	50	3150

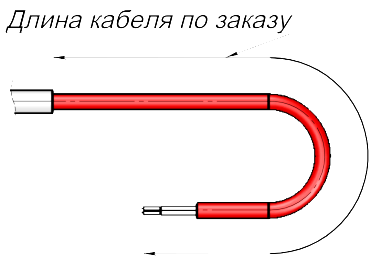

Кабельный** (допускается од-нократный изгиб рабочей части)	К		1,5;3;4;4,5;5;6	30	1000

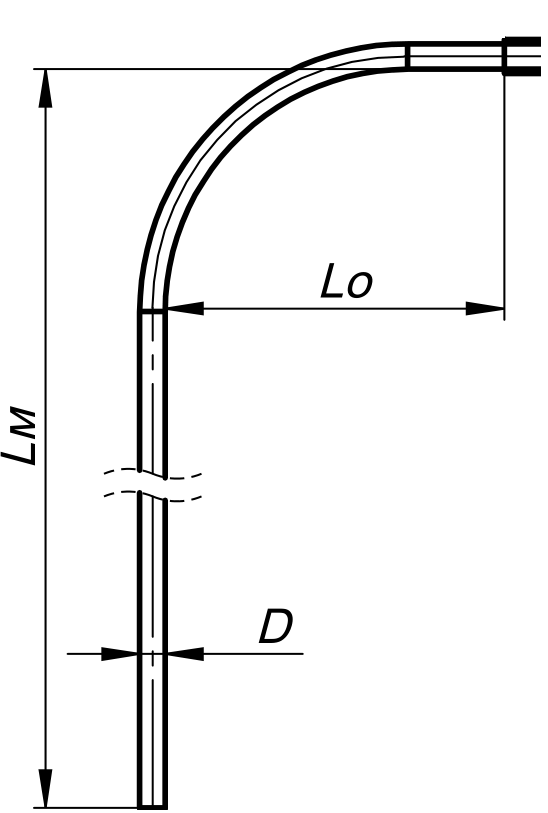

Погружной угловой	Пу (Ку)		8;10;12;16;20 (3;4;4,5;6)	50(50)	1000 (100)

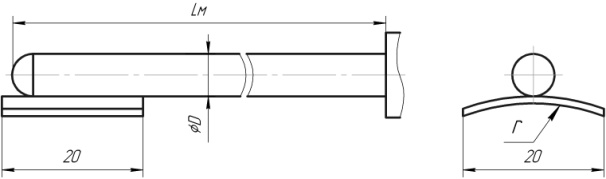

Погружной накладной (кабельный накладной)	Пн		4;5;6;8;10 (4;4,5;6)	50	1000
Винтовой	В		M4x0,7; M5x0,8; M6x1,0; M8x1,25; M10x1,5; M12x1,5	6	50

Примечание
1. *Уменьшение зазора между стенкой защитного чехла и ЧЭ приводит к уменьшению времени терми-ческой реакции.
2. **Кабель с медными жилами в минеральной изоляции и защитной оболочке из нержавеющей стали 12Х18Н10Т. Кабель выдерживает не менее двух циклов изгибов на цилиндр диаметром, равным десяти-кратному диаметру кабеля. Подходит для измерения температуры труднодоступных зон с агрессивными средами.

9. Диапазон измерений***, °С

платиновые от -196 до +660
медные от -180 до +200
ТС-Б-У: от -200 до +660

10. Длина монтажной части Lм, мм

50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150
(изготовление с иной длиной монтажной ча-сти, возможно, после согласования)

11. Диаметр монтажной части D, мм

4; 5; 6; 8; 10; 12; 16; 20 (изготовление с иным диаметром монтажной части, возможно, после согласования)

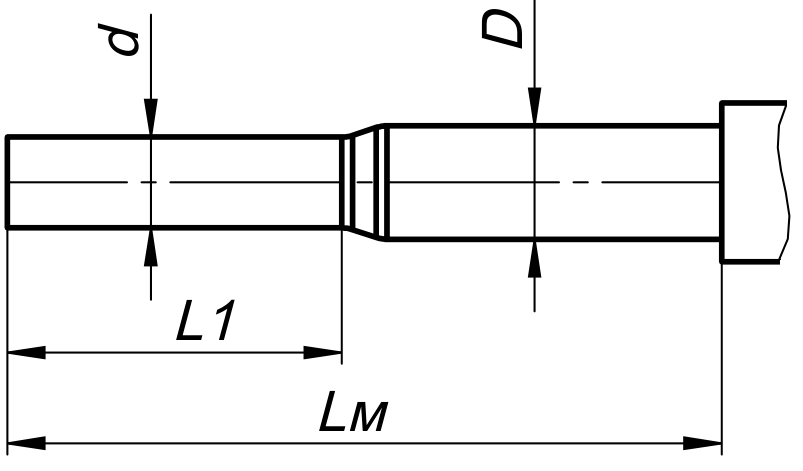

12. Длина ступени L1, мм

10; 60 (при отсутствии не указывается)

13. Диаметр ступени d, мм

6;8 (при отсутствии не указывается)

14. Тип крепления (см. табл. 6)

Ш; ПШ; НШ; ПГ; НГ; ПШп; ПШпв; ПрШ; ПгШ; Ф; Фв; ПЦШ; Бр

Таблица 6 – Варианты исполнения крепежной части

Условное обозна-чение	Изображение, описание	М	D, мм
-	Без элементов крепления	-	4; 5; 6; 8; 10
Ш	Шайба упорная	10; 12; 14; 16; 18	4; 5; 6; 8; 10

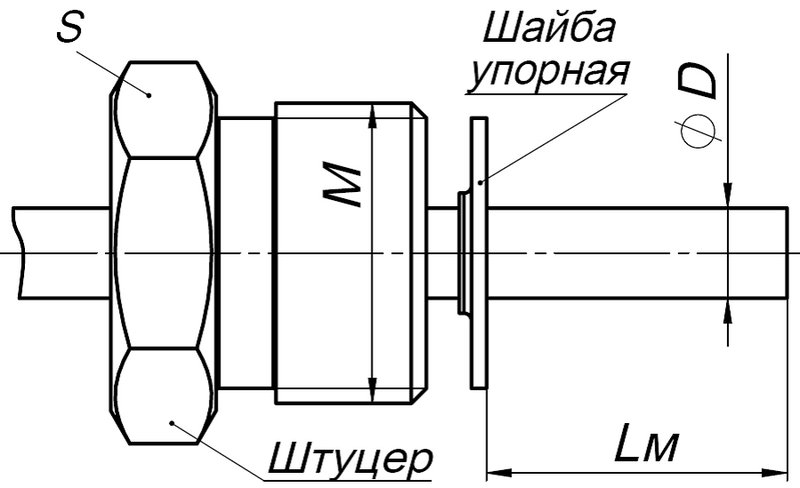

ПШ	Подвижный штуцер	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
		М24х1,5	6; 8; 10

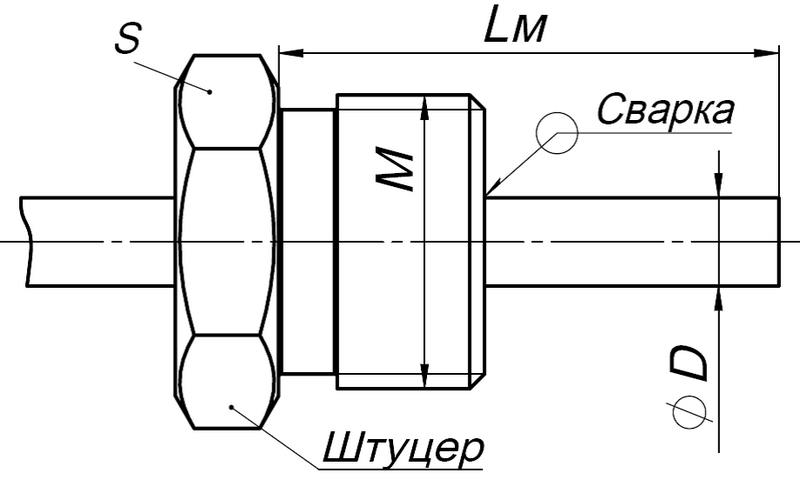

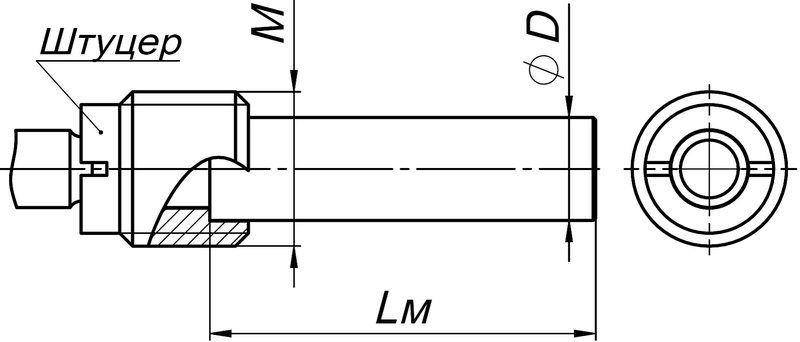

НШ	Неподвижный штуцер	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
		М24х1,5	6; 8; 10

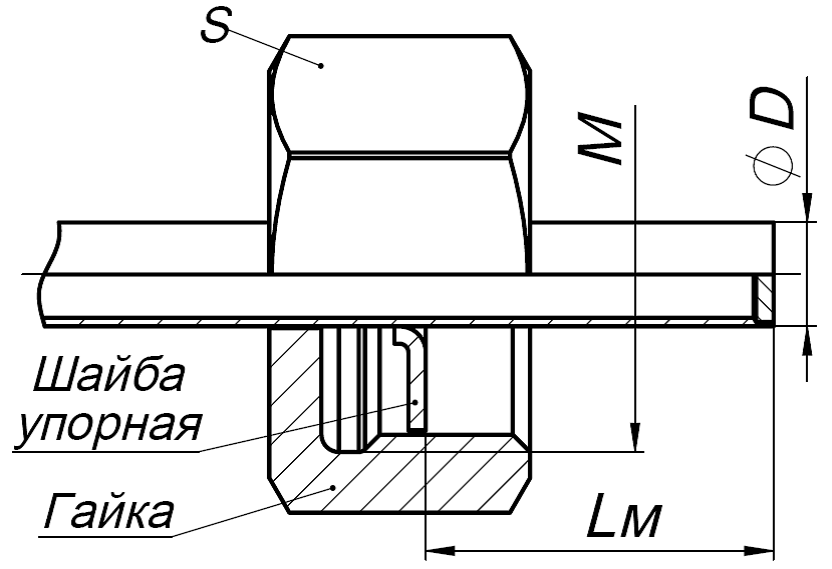

ПГ	Подвижная гайка	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
НГ	Неподвижная гайка	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10

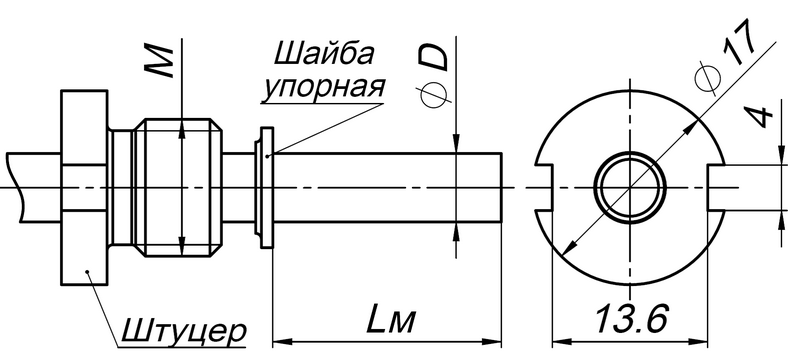

ПШп	Подвижный штуцер, конструкция «штуцер с пазами»	М8х1; М10х1; М12х1,5; G1/4	4; 5; 6
ПШпв	Подвижный штуцер, конструкция «втулка с пазами»	М8х1; М10х1; М12х1,5; G1/4”	4; 5; 6

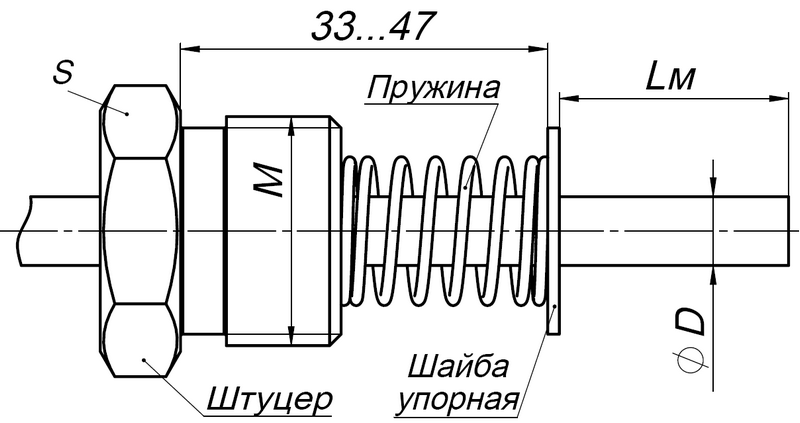

ПрШ	Штуцер с пружиной	М12х1,5; G1/4 М16х1,5; G3/8 М20х1,5; G1/2 M27x2; G3/4 M33x2; G1;	4; 5; 6; 8; 10; 12

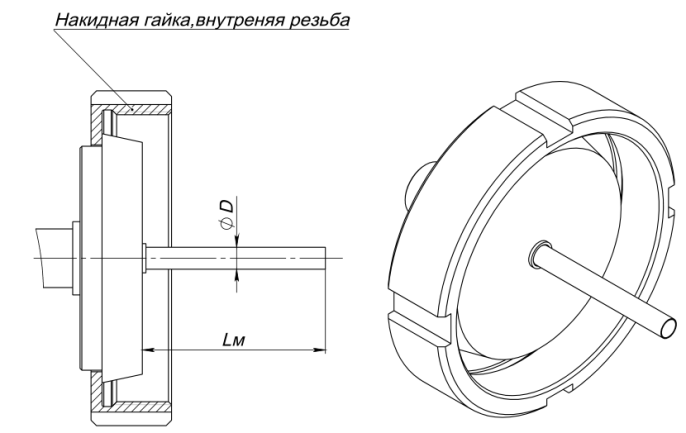

ПГш*	Подвижная шлицевая гайка «молочная гайка»	Rd52x1/6; Rd58х1/6; Rd65х1/6; Rd78х1/6	6; 8; 10; 12

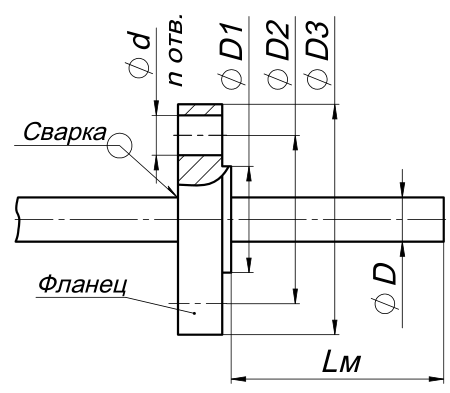

Ф	Фланец	-	по заказу

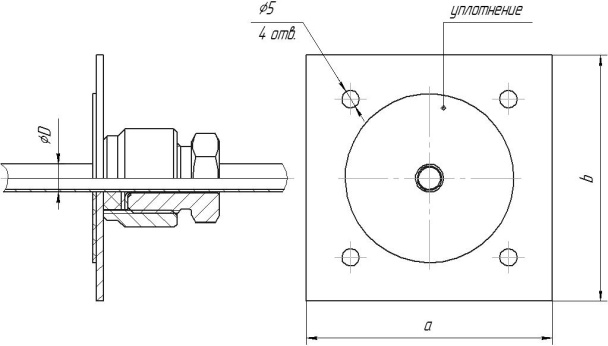

Фв	Фланец пластинчатый	axb: 70х70; 45х45	5; 6; 8; 10
ПЦШ	Передвижной штуцер	M16x1.5; G3/8; M20x1.5; G1/2; M27x2; G3/4	6; 8; 10

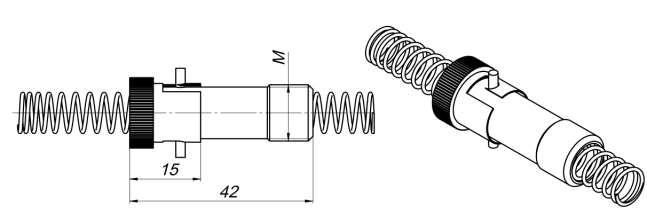

Бр	Байонетный разъем	M10x1; М12х1,5

Примечание
*Соединение ("гигиеническое", "асептическое") применяется в пищевой, молочной и фармацевтической промышленности. Благодаря применению данного соединению соблюдаются следующие требования:
1. Предотвращение попадания бактерий снаружи внутрь системы
2. Предотвращение задержания ингредиентов рабочей среды в частях / зазорах / деталях соединения.
3. Обеспечение качественной безразборной мойки.
4. Легкий монтаж и демонтаж
5. Надежность, химическая, температурная и пр. стойкость.

*Размер шестигранника S определяется изготовителем, длина монтажной части Lм по заказу.
Предпочтительные и наиболее распространенные исполнения крепежной части термопреобразователей сопротивления это «Без элементов крепления» и «ПШ подвижный штуцер» с резьбой М20х1,5.

15. Длина наружной части Lо, мм

50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800 (при отсутствии не указывается)

16. Диаметр наружной части Dо****, мм

8; 10; 12; 14; 16

17. Типоразмер крепления (см. табл. 6)

М8х1; М10х1,5; М12х1,5; М16х1,5; М18х1,5; М20х1,5; М24х1,5; М27х2; М33х2; G1/8; G1/4; G3/8; G1/2; G3/4; G1

Таблица 6 – Варианты исполнения крепежной части

Условное обозначение	Изображение, описание	М	D, мм
-	Без элементов крепления	-	4; 5; 6; 8; 10
Ш	Шайба упорная	10; 12; 14; 16; 18	4; 5; 6; 8; 10
ПШ	Подвижный штуцер	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
		М24х1,5	6; 8; 10
НШ	Неподвижный штуцер	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
		М24х1,5	6; 8; 10
ПГ	Подвижная гайка	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
НГ	Неподвижная гайка	М12х1,5; G1/4	4; 5; 6
		М16х1,5; G3/8	4; 5; 6; 8; 10
		М20х1,5; G1/2	5; 6; 8; 10
ПШп	Подвижный штуцер, конструкция «штуцер с пазами»	М8х1; М10х1; М12х1,5; G1/4	4; 5; 6
ПШпв	Подвижный штуцер, конструкция «втулка с пазами»	М8х1; М10х1; М12х1,5; G1/4”	4; 5; 6
ПрШ	Штуцер с пружиной	М12х1,5; G1/4 М16х1,5; G3/8 М20х1,5; G1/2 M27x2; G3/4 M33x2; G1;	4; 5; 6; 8; 10; 12
ПГш*	Подвижная шлицевая гайка «молочная гайка»	Rd52x1/6; Rd58х1/6; Rd65х1/6; Rd78х1/6	6; 8; 10; 12
Ф	Фланец	-	по заказу
Фв	Фланец пластинчатый	axb: 70х70; 45х45	5; 6; 8; 10
ПЦШ	Передвижной штуцер	M16x1.5; G3/8; M20x1.5; G1/2; M27x2; G3/4	6; 8; 10
Бр	Байонетный разъем	M10x1; М12х1,5

Примечание
*Соединение ("гигиеническое", "асептическое") применяется в пищевой, молочной и фармацевтической промышленности. Благодаря применению данного соединению соблюдаются следующие требования:
1. Предотвращение попадания бактерий снаружи внутрь системы
2. Предотвращение задержания ингредиентов рабочей среды в частях / зазорах / деталях соединения.
3. Обеспечение качественной безразборной мойки.
4. Легкий монтаж и демонтаж
5. Надежность, химическая, температурная и пр. стойкость.

*Размер шестигранника S определяется изготовителем, длина монтажной части Lм по заказу.
Предпочтительные и наиболее распространенные исполнения крепежной части термопреобразователей сопротивления это «Без элементов крепления» и «ПШ подвижный штуцер» с резьбой М20х1,5.

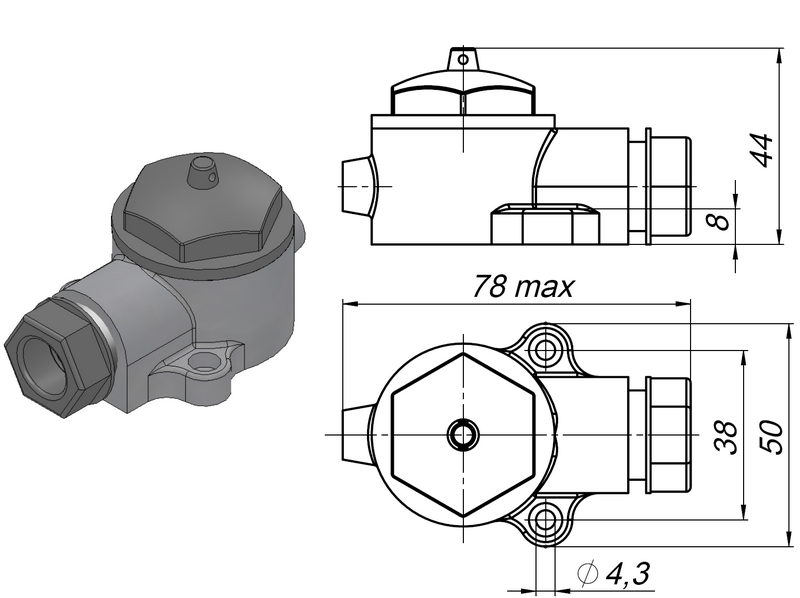

18. Исполнение клеммной головки (см. табл. 7)

ТС-Б: А; Б; Ак1; Д; Е; Ж; И; К; Км; Л; Л1; М; Н1; Нб; Н3; USB; П; С; Т; Ц; Я
ТС-Б-У: Д; Е; И; М; Н1; Нб; П; Пи; Т; Ти; С; Ц; Ши; Я

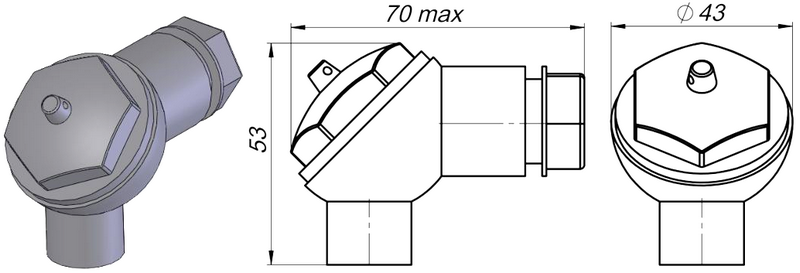

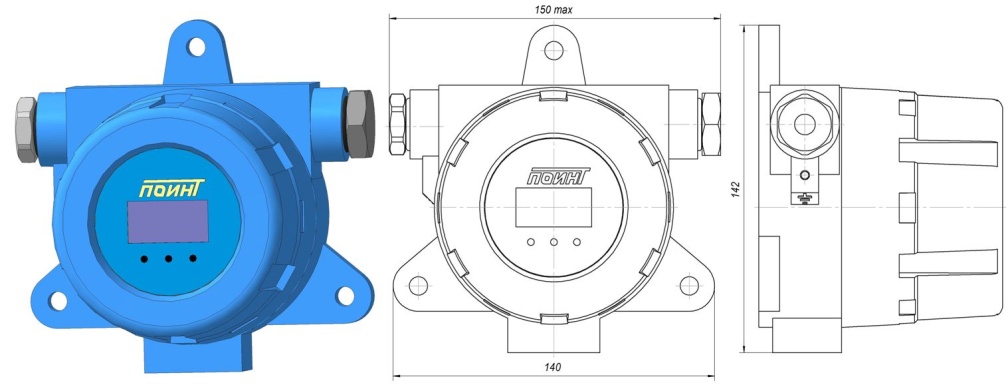

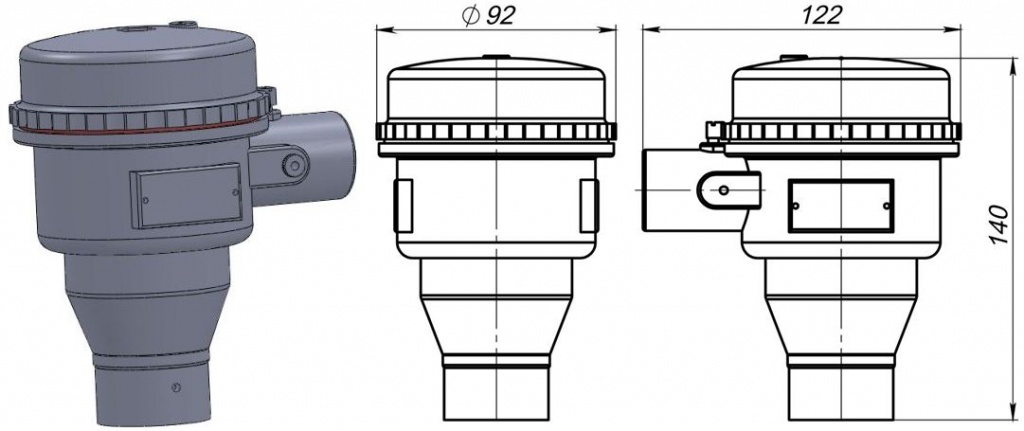

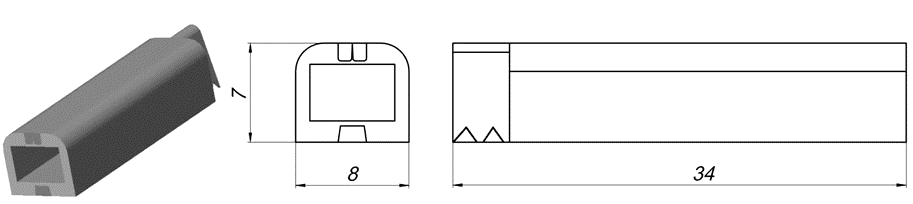

Таблица 7 – Варианты исполнения клеммных головок

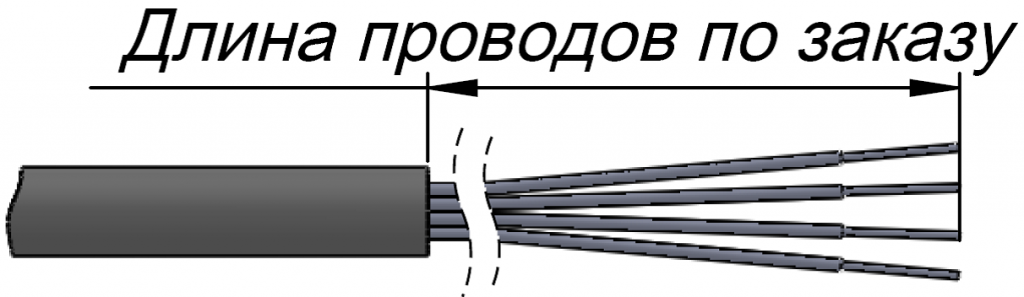

А (с проводами)	Степень защиты	IP00
	Без взрывозащиты
Б (с кабелем)	Степень защиты	IP00; IP44; IP65; IP68
	Вид взрывозащиты	0ExiaIICT6 X

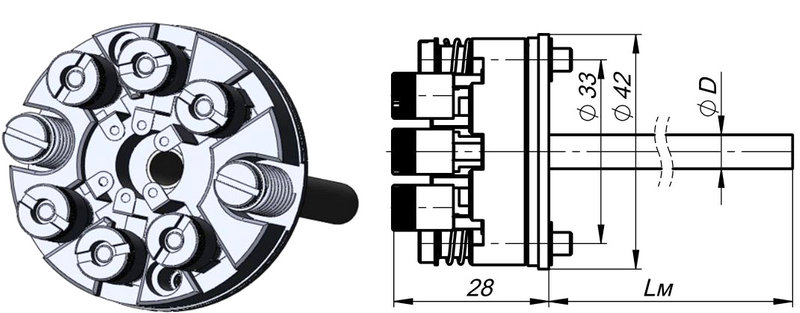

Ак1 (термометрическая вставка)	Степень защиты	IP00
	Без взрывозащиты

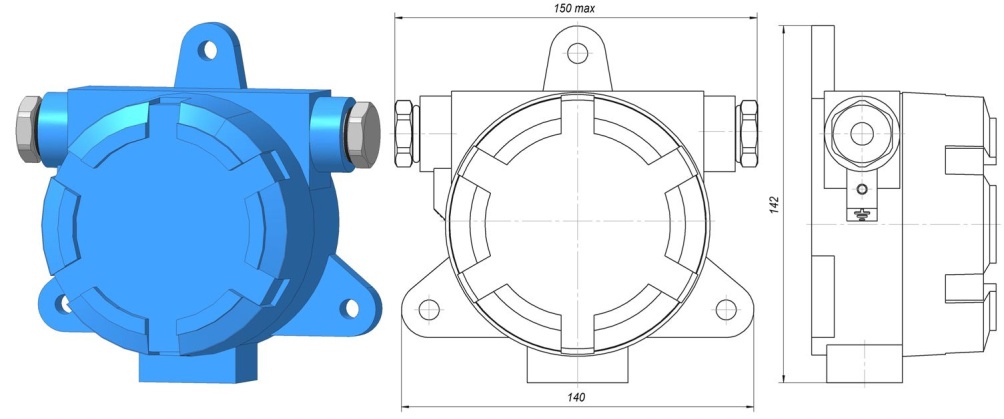

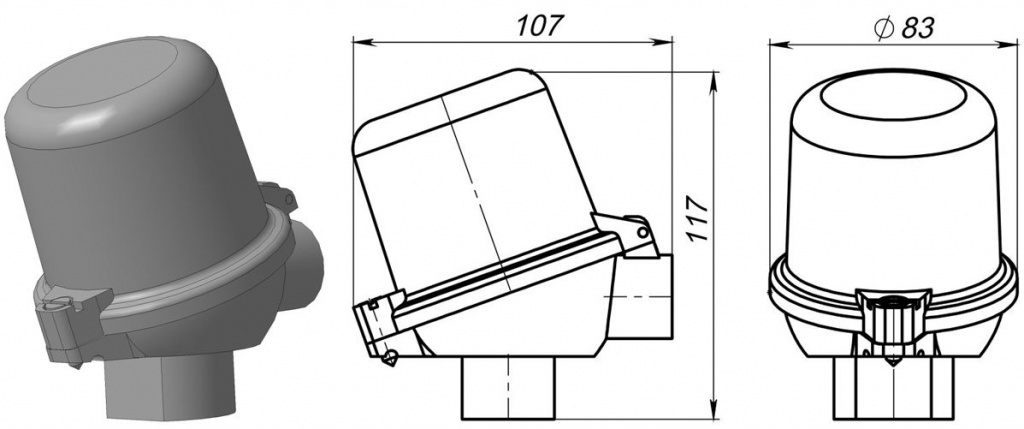

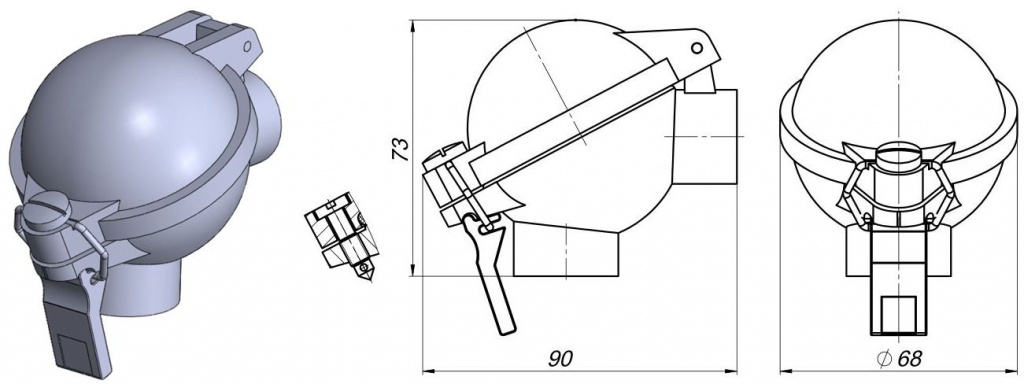

Д	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	защелка /винт
	Диаметр кабеля для ЛГ (по умолчанию)	(7÷13) мм
	Материал	алюминиевый сплав
	Установка ПИ	да

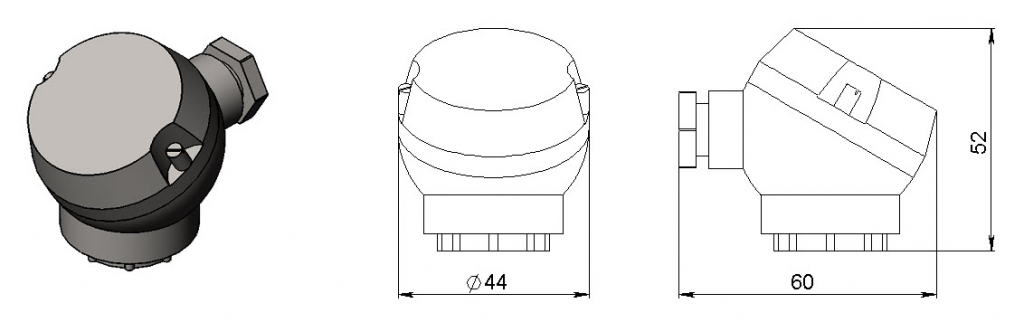

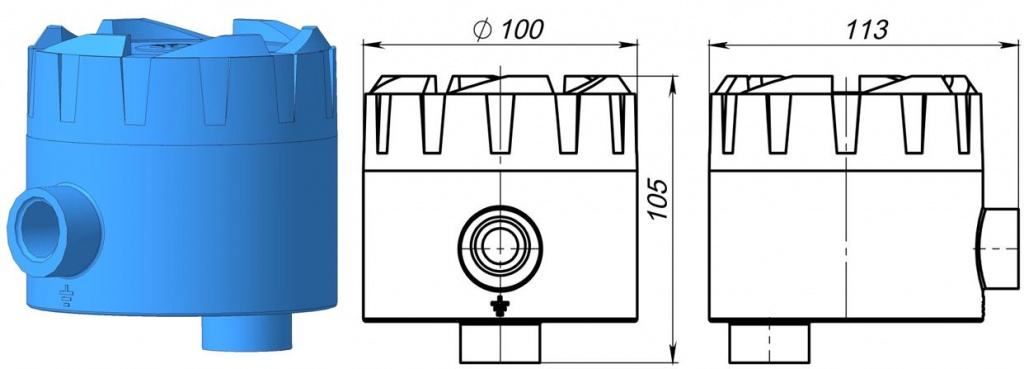

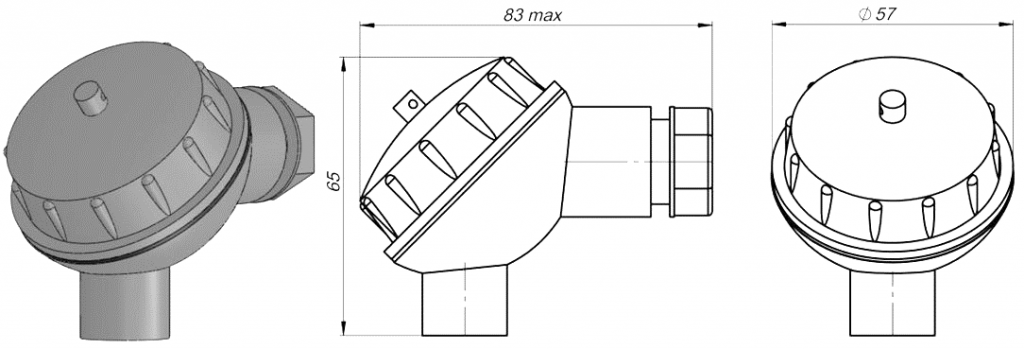

Е («большая»)	Степень защиты	IP65
	Без взрывозащиты
	Фиксация крышки	резьба
	Диаметр кабеля (по умолчанию)	(7÷13) мм
	Материал	пластик
	Установка ПИ	да (без HART)

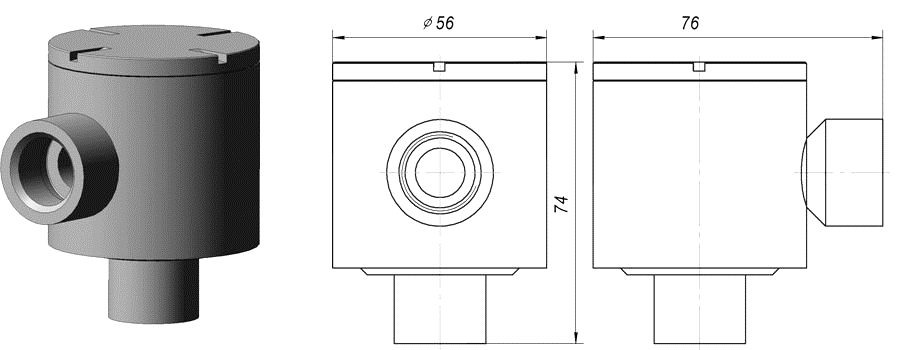

Ж («малая»)	Степень защиты	IP65
	Без взрывозащиты
	Фиксация крышки	резьба
	Диаметр кабеля (по умолчанию)	(7÷13) мм
	Материал	пластик
	Установка ПИ	нет
И («прямая»)	Степень защиты	IP65
	Без взрывозащиты
	Фиксация крышки	резьба
	Диаметр кабеля (по умолчанию)	(7÷13) мм
	Материал	пластик
	Применяется для крепления на плоской поверхности
	Установка ПИ	да (без HART)

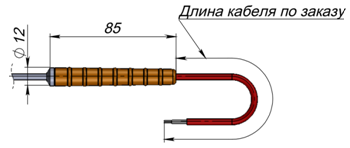

К (ручка)	Степень защиты	IP45
	Без взрывозащиты
	Материал ручки	пластик
Км (ручка «малая»)	Степень защиты	IP45
	Без взрывозащиты
	Материал ручки	пластик

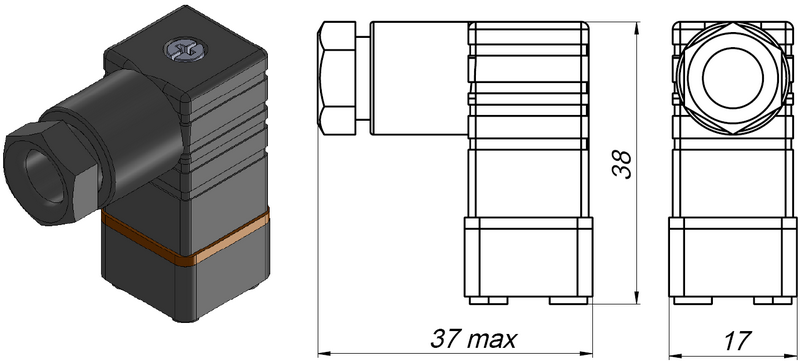

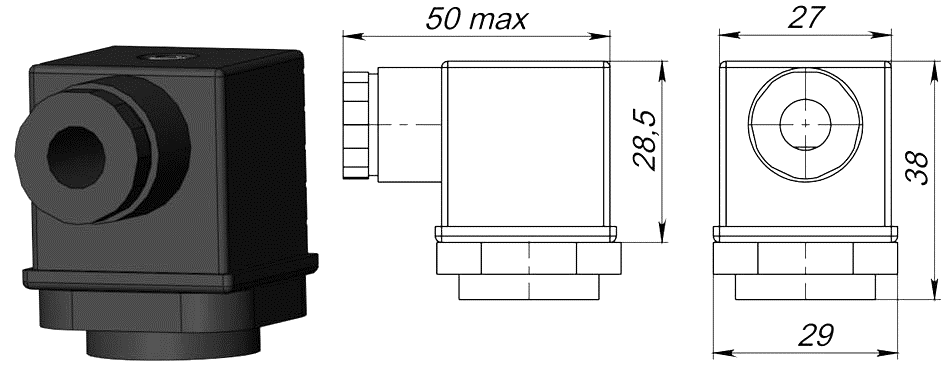

Л (штепсельный разъем)	Степень защиты	IP65
	Без взрывозащиты
	Диаметр кабеля	(4,5÷6) мм
	Тип разъема	DIN 43650 form C
	Материал	пластик
Л1 (штепсельный разъем)	Степень защиты	IP65
	Без взрывозащиты
	Тип разъема	DIN 43650 form А
	Материал	пластик
USB	Степень защиты	IP65
	Без взрывозащиты
	Тип разъема	USB тип B

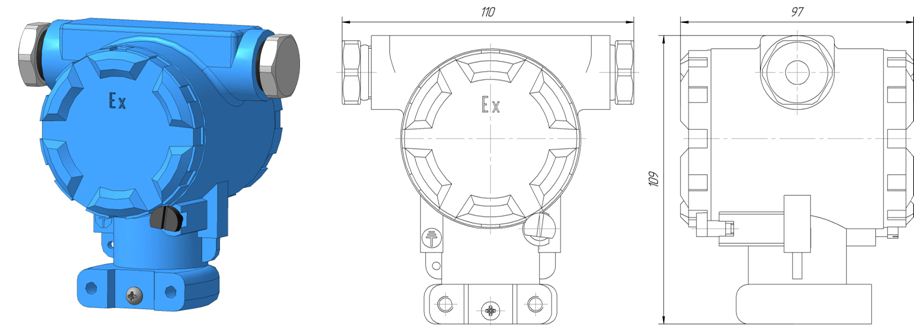

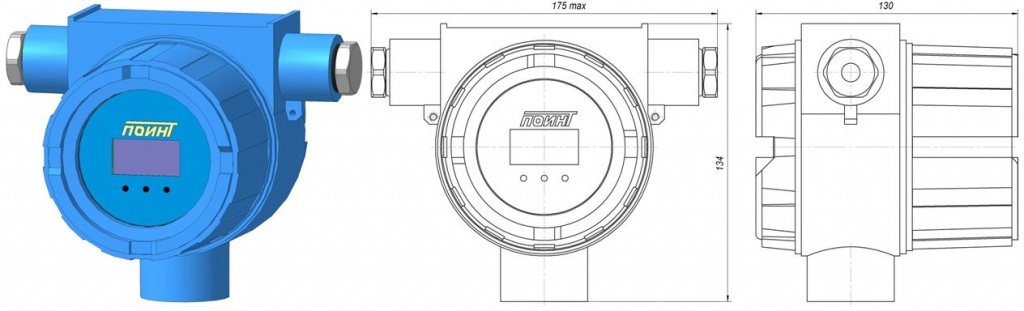

М	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба и стопорный винт

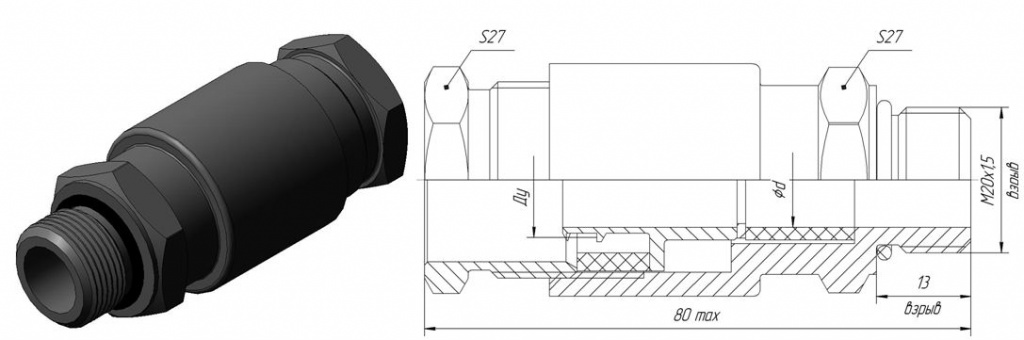

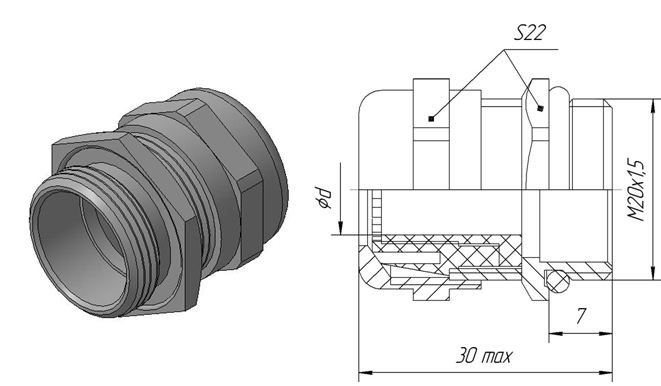

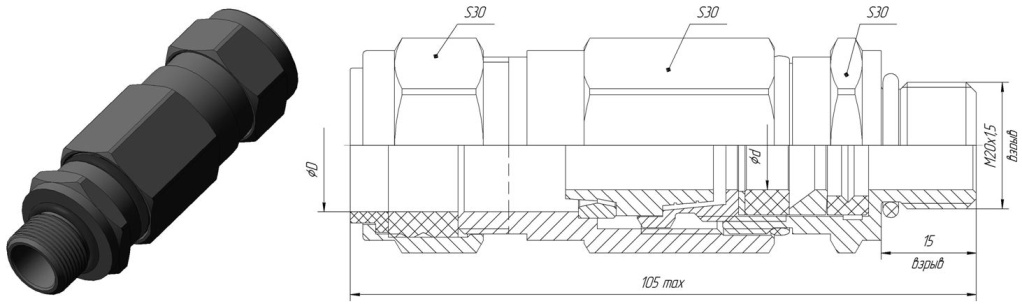

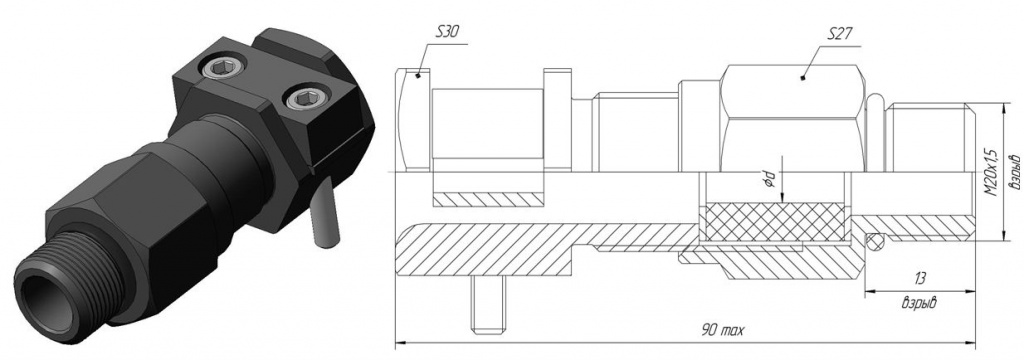

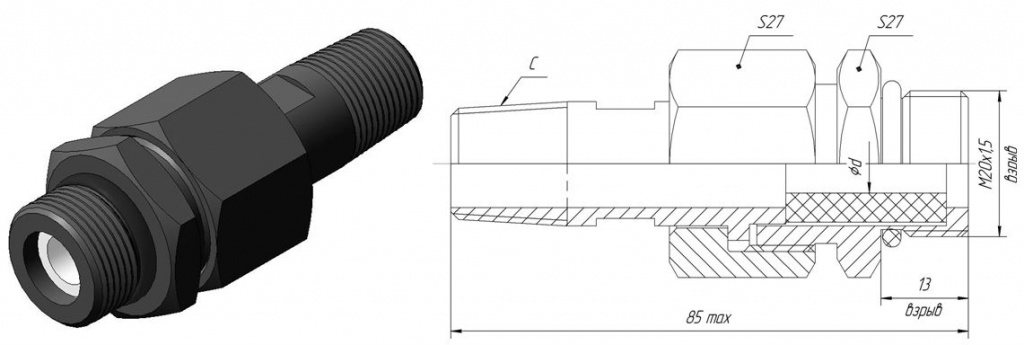

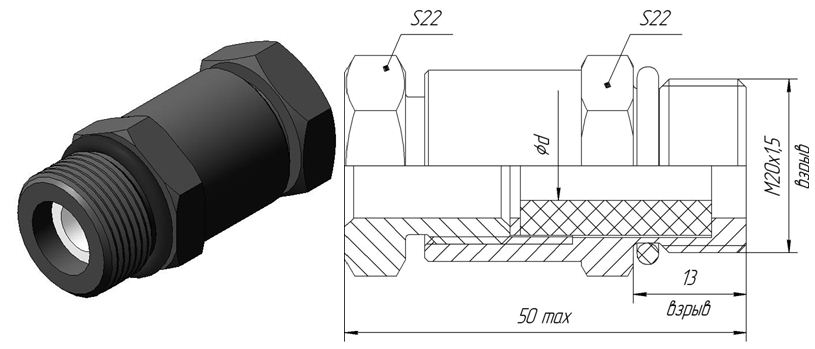

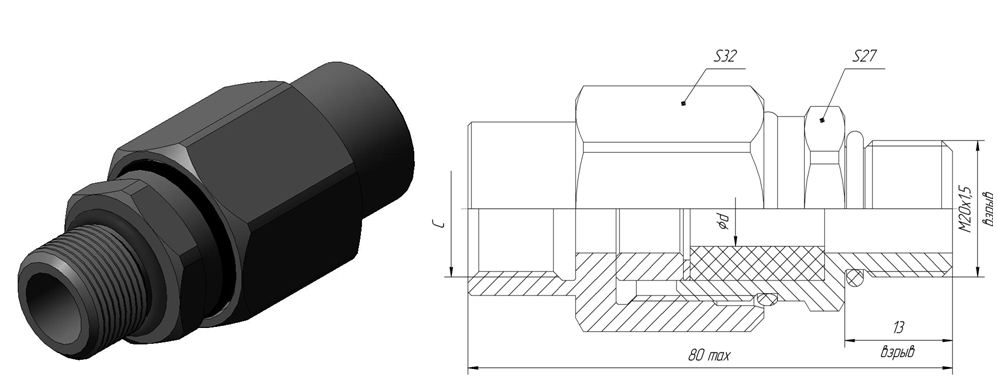

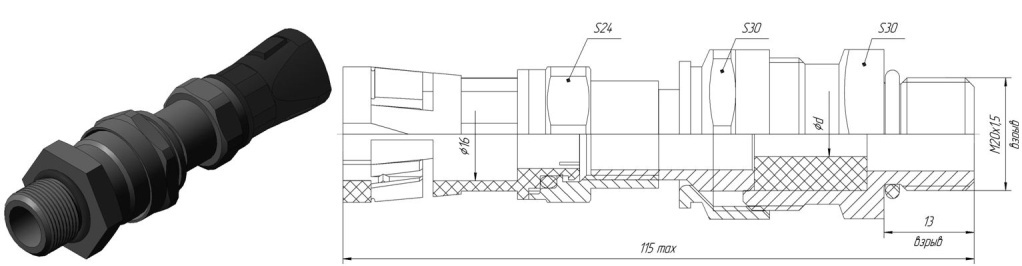

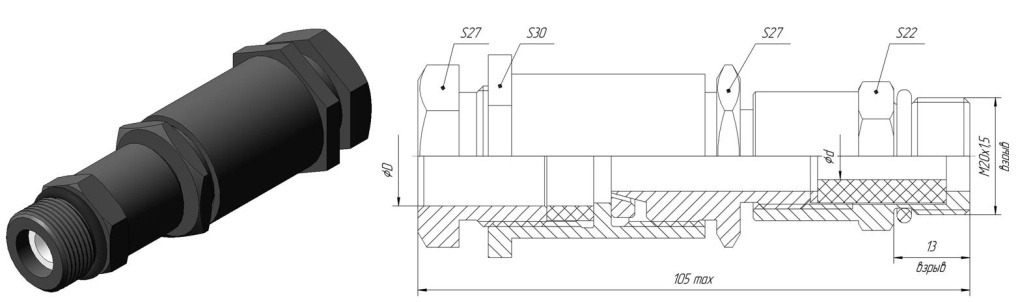

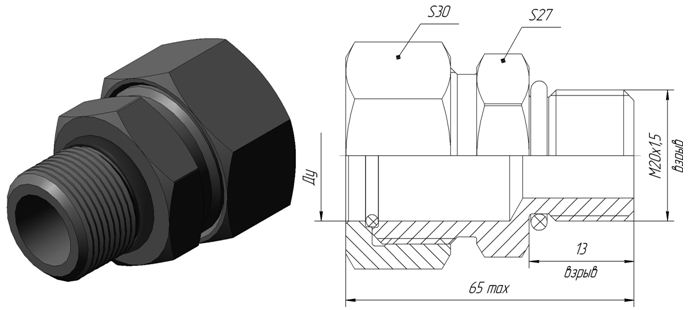

	Поставляется только в комплек-те с одним из гермовводов (см. табл. 8)
	Материал	алюминиевый сплав
	Установка ПИ	да
Н1	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	резьба
	Поставляется только в комплек-те с одним из гермовводов (см. табл. 8)
	Материал	нержавеющая сталь
	Установка ПИ	да
Нб	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба
	Поставляется только в комплекте с одним из гермовводов (см. табл. 8)
	Материал	нержавею-щая сталь
	Установка ПИ	да

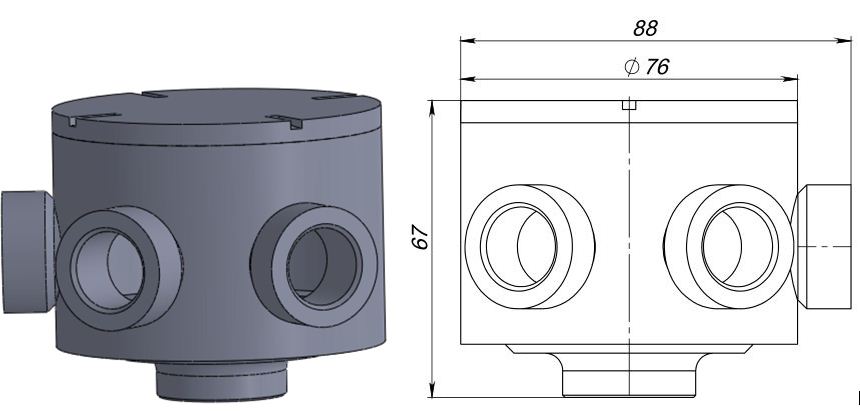

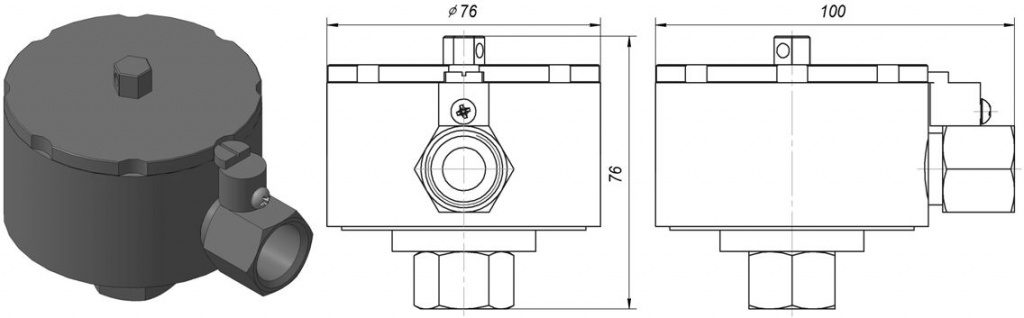

Н3 (для установки трех ЧЭ)	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	резьба
	Поставляется в комплекте с тремя гермовводами (см. табл. 8)
	Материал	нержавеющая сталь
	Установка ПИ	да
Т	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба и стопорный винт
	Может комплектоваться гермов-водом (см. табл. 8)
	Материал	алюминиевый сплав
	Применяется только для модификации ТС-Б-У

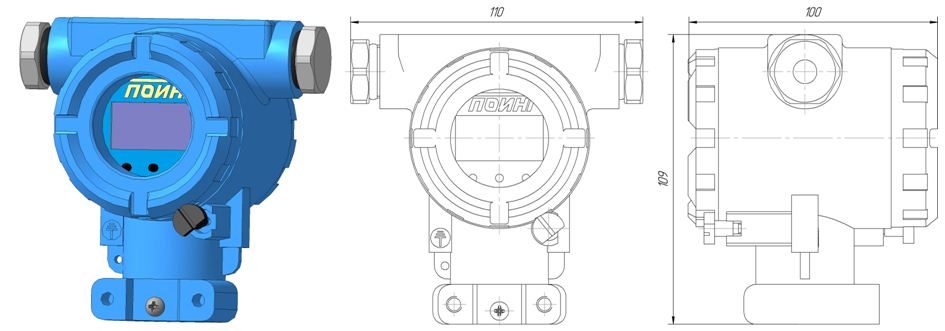

Ти	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба и стопорный винт
	Может комплектоваться гермовводом (см. табл. 8)
	Материал	алюминиевый сплав
	Индикация	ИЖЦ; ИСЦ
	Применяется только для модификации ТС-Б-У
П	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба
	Может комплектоваться гермов-водом(-ами) (см. табл. 8)
	Материал	алюминиевый сплав
	Применяется для крепления на плоской поверхности
Пи	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	резьба
	Может комплектоваться гермовводом (см. табл. 8)
	Материал	алюминиевый сплав
	Индикация	ИЖЦ; ИСЦ
	Применяется только для модификации ТС-Б-У
	Применяется для крепления на плоской поверхности
С	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	винт
	Диаметр кабеля для ЛГ (по умолчанию)	(7÷13) мм
	Материал	алюминие-вый сплав
	Установка ПИ	да
Ц	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	резьба
	Может комплектоваться гермовводом (см. табл. 8)
	Материал	алюминие-вый сплав
	Установка ПИ	да
Ши	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia
	Фиксация крышки	резьба
	Может комплектоваться гермовводом (см. табл. 8)
	Материал	алюминиевый сплав
	Индикация	ИЖЦ; ИСЦ
	Применяется только для модификации ТС-Б-У

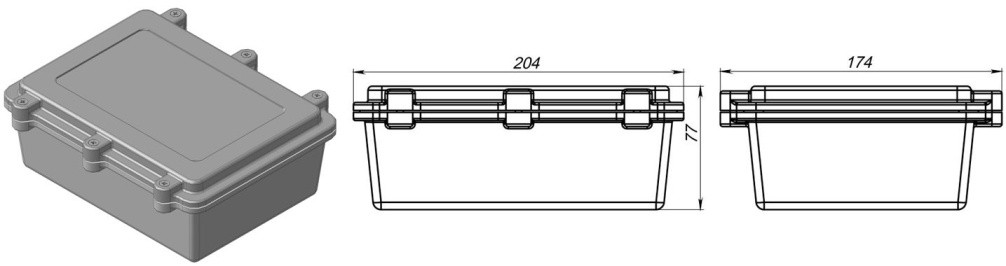

Я	Степень защиты	IP65; IP68
	Вид взрывозащиты	Exia Exdb Exdbiа
	Фиксация крышки	винты
	Может комплектоваться гермовводом(-ами) (см. табл. 8)
	Материал	алюминиевый сплав
	Установка ПИ	да (до 6 шт.)
Г*
	Степень защиты	IP65
	Вид взрывозащиты	нет
	Фиксация крышки	винты
	Диаметр кабеля для ЛГ (по умолчанию)	(7÷13) мм
	Материал	алюминиевый сплав
	Установка ПИ	нет

19. Вид индикации

жидкокристаллический индикатор ИЖЦ; светодиодный индикатор ИСЦ

20. Кабельный ввод (см. табл. 8)

-; ПГ; ЛГ; МГ; МГБ; МГТ; МГ-М; МГФ; МГБ-Б; МГБ-П; МГМ; МГБ-М; МГБ-М(ПВХ)

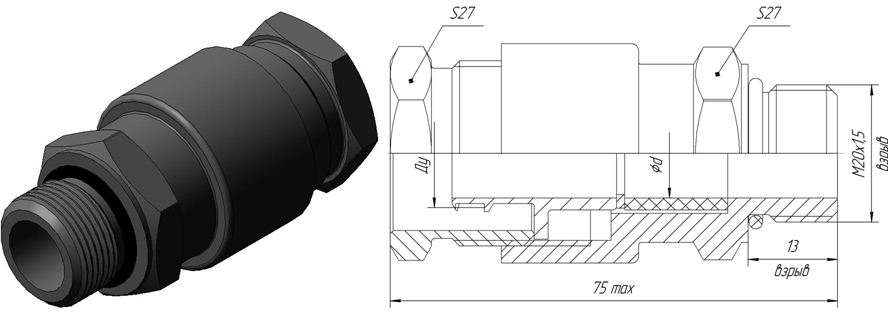

Таблица 8 – Варианты исполнения кабельных вводов

Примечание
* Кабельный ввод МГ-М может поставляться в комплекте с уплотнительной втулкой (для обжатия кабеля). В этом случае будет обеспечена степень защиты IP65.

21. Степень защиты (см. табл. 7)

IP00; IP45; IP65; IP68

22. Длина кабеля, мм

100; 250; 500; 1000; 2000; 3000; 5000; 10000; 15000
(изготовление с иной длиной кабеля, воз-можно, после согласования)

Примечания:
1. * В ТС-Б-У с унифицированным выходным сигналом совмещен цифровой протокол передачи данных HART.
2. ** В ТС-Б-У унифицированный выходной сигнал имеет линейную зависимость.
3. *** По требованию заказчика возможно изготовление
термопреобразователей с диапазоном измерений находящимся внутри
указанных диапазонов.
4. **** Указывается, если диаметр наружной части Dо больше диаметра монтажной части D.
5. Для ТС-Б и ТС-Б-У без взрывозащиты значения параметров 2, 3, 4 не указываются.
6. При отсутствии крепежной части значения параметров 14, 15, 16, 17 не указываются.
7. Допускается не указывать параметр 21.
8. После условного обозначения в скобках допускается указывать особые требования заказчика.
9. При отсутствии удлинительного кабеля параметр 22 не указывается.
10. В обозначении клеммой головы буква “и” обозначает наличие индикации.
В пункте 19 «вид индикации» ИЖЦ - обозначает жидкокристаллический индикатор, ИСЦ - светодиодный индикатор.
