Термометры биметаллические коррозионностойкие ТБф-220 с возможностью гидрозаполнения Физтех: Модель ТБф-220
-
Модель ТБф-220
Бренд: Физтех
Термометры биметаллические коррозионностойкие ТБф-220 предназначены для измерения температуры жидких и газообразных агрессивных к медным сплавам сред и отображения измеренных значений на показывающем устройстве.от 1 386,00 руб. (без НДС)Обратная связь-
Корпус и шток (термобаллон) коррозионностойких термометров изготавливаются из нержавеющей стали, тип присоединения на штоке - без присоединительной резьбы. Для данной модели защитная гильза является обязательной частью. Прибор поставляется только в комплекте с гильзой из нержавеющей стали с посадочным диаметром 18 мм, без гильзы не используется.
По заказу потребителя приборы могут быть изготовлены в виброустойчивом исполнении со степенью виброзащиты V4. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (ПМС-300).
По заказу потребителя и на специальных условиях приборы могут быть изготовлены со степенью пылевлагозащиты IP56.
ТУ 4321-402-64115539-2016
Межповерочный интервал — 3 года для кт.1,5, 2 года для кт.1,0
Диапазон показаний термометра, С0 *
(по заказу потребителя может быть выражен в других единицах измерения)
ТБф-220 IP54
ТБф-220 IP54 ВУ *-10…0…110 °С;
-20…0…40, 60, 100, 130, 180, 230, 280, 330 °С;
-30…0…50, 70, 90, 120, 170, 220, 270, 320 °С;
-40…0…40, 60, 70, 110, 160, 210, 260, 310 °С;
-50…0…50, 100, 150, 200, 250, 300 °С;
-60…0…60, 100, 120, 150, 160, 200, 250, 300 °С;
0…50, 60, 80, 100, 120, 150, 160, 200, 250, 300, 350, 400, 450, 500, 600 °С.
* наценки за исполнения и ограничения на производство в разделе прайс.
Возможные монтажные длины защитных гильз термометра, мм *ТБф-220 IP54
ТБф-220 IP54 ВУU64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140,
150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280,
300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560,
600, 630, 670, 710, 750, 800, 850, 900, 950,
1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500.
Шток ТБф-220

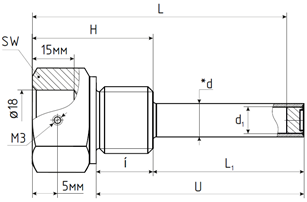

ГЗ-РТ для ТБф-220
* для данной модели защитная гильза является обязательной частью.
ВАЖНО! Прибор поставляется только в комплекте с защитной гильзой, без гильзы не используется. Монтажная (внешняя) длина гильзы считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию. Монтажная длина штока имеет значение только для определения того, какая гильза может быть использована в комплекте с данным прибором. Опорной поверхностью, для определения монтажной длины штока, является нижний край не резьбового соединительного элемента.
Номинальный диаметр корпуса 80 мм
100 мм
160 ммКласс точности - 1,5 (базовый)
- 1,0 (по заказу)Степень пылевлагозащиты - IP54 (базовая)
- IP56 (по заказу, специальные условия)Тип присоединения на штоке (термобаллоне) без резьбы на штоке Материал штока (термобаллона) нержавеющая сталь Расположение штока (термобаллона) - ОШ (осевое, сзади)
- РШ (радиальное, снизу), кроме d.80
- УШ (универсальное)Диаметр штока (термобаллона), мм - *6 мм
- *8 мм
- *10 ммДлина гильзы в комплекте по заказу потребителя, согласно утвержденного прайс-листа Посадочный диаметр в гильзу 18 мм Рабочее давление измеряемой среды на гильзе 25 МПа Регулировка - d.80: есть, на тыльной стороне корпуса
- d.100,160: нетМатериал корпуса нержавеющая сталь Обечайка байонетная, нержавеющая сталь Стекло без заполнения - техническое
с заполнением - органическоеЦиферблат алюминиевый сплав, окрашенный в белый цвет Устойчивость к климатическим воздействиям УХЛ1 по ГОСТ по ГОСТ 15150-69 Диапазон температуры окружающей среды, оС - от -70 до +60 оС (без заполнения)
- от -60 до +50 оС (при заполнении ПМС-300)Виброзащищенность - группа N2 по ГОСТ 52931-2008 (без заполнения)
- группа V4 по ГОСТ 52931-2008 (при заполнении ПМС-300)Чувствительный элемент биметаллическая спираль Масса не более, кг d.80 - 0,6 кг
d.100 - 0,8 кг
d.160 - 1,2 кгСредний срок службы 8 лет
-
Корпус и шток (термобаллон) коррозионностойких термометров изготавливаются из нержавеющей стали, тип присоединения на штоке - без присоединительной резьбы. Для данной модели защитная гильза является обязательной частью. Прибор поставляется только в комплекте с гильзой из нержавеющей стали с посадочным диаметром 18 мм, без гильзы не используется.
