Модуль гальванической развязки ЭнИ-3230-АО ББМВ: Модель ЭнИ-3230-АО
-
Модель ЭнИ-3230-АО
Бренд: ББМВ

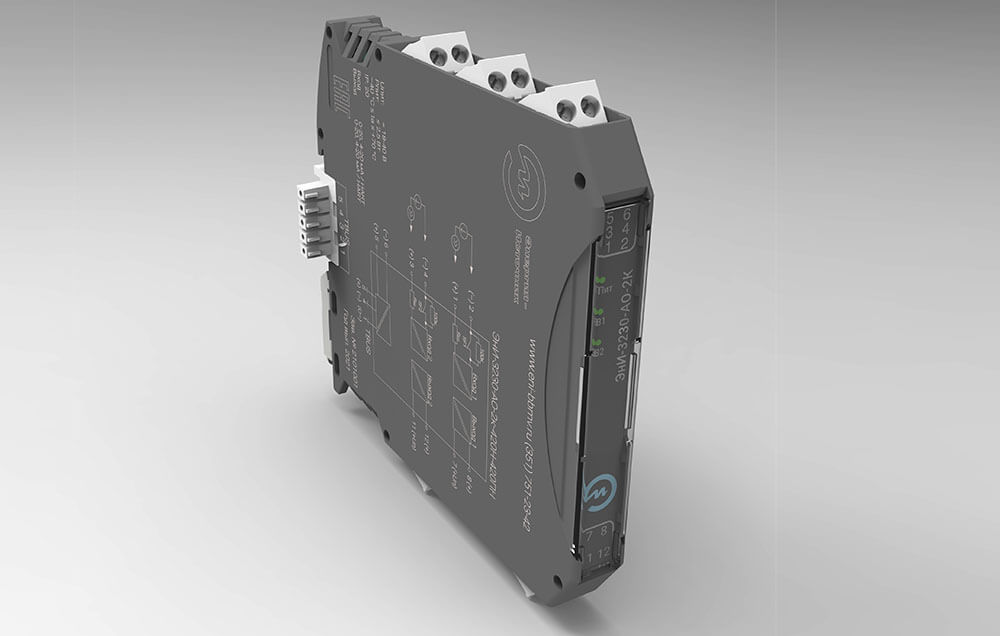

Модуль (блок гальванической развязки) предназначен для подключения позиционеров, регуляторов, клапанов, задвижек и других исполнительных устройств с входным управляющим токовым сигналом 4…20/0…20 мА (токовая петля) и цифровым сигналом на базе HART-протокола.Узнать стоимость-
Модули обеспечивают гальваническое разделение электрических цепей между входом и выходом, работающих с унифицированными токовыми сигналами 4…20/0…20 мА.
- Компактный корпус;
- Повышенная надежность системы за счет гальванической изоляции;
- Минимальная погрешность при передаче сигнала ± 0,05 %;
- Подключение питания по шине TBUS;
- Двунаправленная передача сигнала по HART-протоколу;
- Исключение влияния электромагнитных помех;
- Контроль обрыва и короткого замыкания в цепях нагрузки;
- Контроль уровня передаваемого сигнала с индикацией на передней панели.
Элементы управленияРасположение переключателей

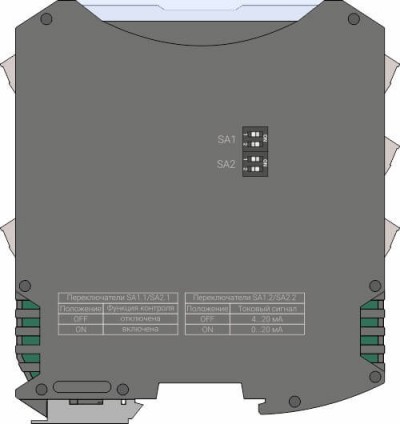

Настройка каналов модулей осуществляется переключателями, расположенными на боковой стороне модуля. Настройку следует проводить при выключенном напряжении питания.
Включение/отключение функции контроля состояния выходной цепи осуществляется переключателями SA1.1 (первый канал) и SA2.1 (второй канал). Выбор типа токового сигнала между 4…20 и 0…20 мА осуществляется переключателями SA1.2 (первый канал) и SA2.2 (второй канал).
При отсутствии короткого замыкания или обрыва по выходу зависимость выходных сигналов от входных линейная. При выявлении короткого замыкания или обрыва по выходу в канале выходной сигнал фиксируется до устранения ошибки.
Выявление короткого замыкания или обрыва по выходу осуществляется при диапазоне входного сигнала от 1 до 22,5 мА. При входном сигнале менее 1 мА выявления короткого замыкания или обрыва по выходу не происходит.
Настройка режима работы выходовПереключатели SA1.1/SA2.1 Переключатели SA1.2/SA2.2 Положение Функция контроля Положение Токовый сигнал OFF отключена OFF 4…20 мА ON включена ON 0…20 мА
Индикация при работе с унифицированным токовым сигналом 4…20 мАСостояние модуля Светодиод «Питание» «В1» («В2») питание отсутствует, модуль выключен выключен выключен модуль включен, ток во входной цепи в диапазоне от 3,5 до 22,5 мА, выходная цепь исправна зеленый зеленый модуль включен, короткое замыкание в выходной цепи, токоограничивающий резистор подключен, ток во входной цепи менее 1 мА зеленый красный модуль включен, обрыв в выходной цепи, токоограничивающий резистор подключен, ток во входной цепи менее 1 мА зеленый красный
мигаетмодуль включен, ток во входной цепи менее 3,5 мА, выходная цепь исправна зеленый мигает красный/зеленый модуль включен, ток во входной цепи более 22,5 мА, выходная цепь исправна зеленый мигает красный/зеленый/красный
Индикация при работе с унифицированным токовым сигналом 0…20 мАСостояние модуля Светодиод «Питание» «В1» («В2») питание отсутствует, модуль выключен выключен выключен модуль включен, ток во входной цепи в диапазоне от 0 до 22,5 мА, выходная цепь исправна зеленый зеленый модуль включен, короткое замыкание в выходной цепи, токоограничивающий резистор подключен, ток во входной цепи менее 1 мА зеленый красный модуль включен, обрыв в выходной цепи, токоограничивающий резистор подключен, ток во входной цепи менее 1 мА зеленый красный
мигаетмодуль включен, ток во входной цепи более 22,5 мА, выходная цепь исправна зеленый мигает красный/зеленый/красный Примечания:
— «+» — светится;
— «–» — не светится;
— «+/– 1 Гц» — мигает с частотой 1 Гц.
Модуль гальванической развязки ЭнИ-3230-АО
Модуль (блок гальванической развязки) обеспечивают гальваническое разделение электрических цепей между входом и выходом, работающих с унифицированными токовыми сигналами 4…20/0…20 мА.
- Применяется в системах автоматизации технологических процессов в энергетике, металлургии, машиностроении, нефтяной, газовой и химической промышленностях.
- ЭнИ-3230-АО — одно- или двухканальный модуль гальванической развязки токового сигнала.
Модули рассчитаны на работу с активными и (или) пассивными источниками токового сигнала 4…20/0…20 мА и пассивными нагрузками.
Основные технические характеристики
Наименование Количество каналов Напряжение питания, В Входной сигнал Выходной сигнал ЭнИ-3230-AO-1к 1 24 или 36 0…20 мА 0…20 мА 4…20 мА/HART 4…20 мА/HART ЭнИ-3230-AO-2к 2 0…20 мА 0…20 мА 4…20 мА/HART 4…20 мА/HART
Параметр Значение Диапазон напряжения питания постоянного тока, В 18…40 Потребляемая мощность, Вт
ЭнИ-3230-AО-1к
ЭнИ-3230-AО-2к
не более 2,0
не более 2,5
Токовый сигнал на входе, мА 0...20, 4…20 Пассивные входные цепи модулей рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В 12…28 Падение напряжения на пассивных входах модулей при токе 20 мА, В не более 4,5 Внутреннее сопротивление пассивных входов модулей, Ом 150…170 Внутреннее сопротивление пассивных входов при коротком замыкании или обрыве цепей выходных сигналов, кОм более 100 Ток во входных цепях при коротком замыкании или обрыве цепей выходных сигналов, мА менее 1 Токовый сигнал на выходе, мА 0...20, 4…20 Активные выходные цепи модулей рассчитаны на работу с нагрузками для токовых сигналов 0…20/4…20 мА, Ом не более 950 Активные выходные цепи модулей рассчитаны на работу с нагрузками для максимального выходного тока 22,5 мА, Ом не более 820 Максимальный ток в выходных цепях модулей, мА не более 22,5 Обнаружение короткого замыкания выходных цепей при сопротивлении, Ом менее 50 Обнаружение обрыва выходных цепей при сопротивлении, Ом более 950 Пульсация выходных сигналов не более 50 мВ на нагрузке, Ом 600 Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с не более 0,1 Электрическая прочность изоляции между входной и выходной цепью, В 1500 Электрическая прочность изоляции между входной цепью и источником питания, В 1500 Электрическая прочность изоляции между выходной цепью и источником питания, В 1500 Сопротивление изоляции между входной и выходной цепью, МОм не менее 40 Конструктивное исполнение пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 Степень защиты по ГОСТ 14254 IP20 Средняя наработка на отказ с учетом технического обслуживания, часов 120000 Средний срок службы, лет 12 Масса модуля, кг не более 0,2
Метрологические характеристики
Параметр Значение Основная приведенная погрешность Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % ± 0,1
± 0,05Дополнительная приведенная погрешность Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала. ± 0,1 Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала ± 0,1 Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С ± 0,11)
± 0,052)
1) Для модулей с погрешностью преобразования ± 0,1 %;
2) Для модулей с погрешностью преобразования ± 0,05 %.
По запросу модуль может быть укомплектован заводским листом калибровки.
-
