Модуль гальванической развязки ЭнИ-3240-AI ББМВ: Модель ЭнИ-3240-AI
-
Модель ЭнИ-3240-AI
Бренд: ББМВ
Модуль (блок гальванической развязки) предназначен для подключения активных или пассивных датчиков с выходным токовым сигналом 4…20/0…20 мА и цифровым сигналом на базе HART-протокола.Узнать стоимость-
Модуль обеспечивает передачу и гальваническое разделение токового сигнала с синхронным повторением (разветвлением) на двух выходах и возможностью преобразования в унифицированные сигналы напряжения 1…5/2…10 В или 0…5/0…10 В.
- Компактный корпус;
- Повышенная надежность системы за счет гальванической изоляции;
- Дублирование токового сигнала на двух гальванически развязанных выходах;
- Минимальная погрешность при передаче сигнала ± 0,05 %;
- Подключение питания по шине TBUS;
- Двунаправленная передача сигнала по HART-протоколу;
- Исключение влияния электромагнитных помех;
- Контроль уровня передаваемого сигнала с индикацией на передней панели.
Настройка режима работы выходов исполнений ЭнИ-3240-AI-1к-420П-420П1, ЭнИ-3240-AI-1к-420ПН-420П1Н, ЭнИ-3240-AI-1к-420П-420П1/U и ЭнИ-3240-AI-1к-420ПН-420П1Н/U
Положение переключателя Режим работы выхода SA1.1 (SA2.1) SA1.2 (SA2.2) ON OFF 0/4…20 мА (активный) OFF ON 0/4…20 мА (пассивный) ON ON запрещенное состояние OFF OFF запрещенное состояние Внимание! Не допускается установка обоих переключателей SA1.1 и SA1.2 для первого выхода, SA2.1 и SA2.2 для второго выхода в положение ON, так как это приведет к короткому замыканию. Установка обоих переключателей SA1.1 и SA1.2 для первого выхода,SA2.1 и SA2.2 для второго выхода в положение OFF приведет к отсутствию сигнала на выходе.
Настройка типа выходных сигналов модулей (ток/напряжение) исполнений ЭнИ-3240-AI-1к-420П-420П1/U и ЭнИ-3240-AI-1к-420ПН-420П1Н/U осуществляется в режиме активного выхода (переключатели SA1.1 и SA2.1 в положении ON, переключатели SA1.2 и SA2.2 в положении OFF) переключателями SA3.1, SA3.2 для первого выхода, SA4.1, SA4.2 для второго выхода и приведена в таблице.
Настройка режима работы выходов исполнений ЭнИ-3240-AI-1к-420П-420П1/U и ЭнИ-3240-AI-1к-420ПН-420П1Н/U
Положение переключателя Выходной сигнал SA1.1 (SA2.1) SA1.2 (SA2.2) SA3.1 (SA4.1) SA3.2 (SA4.2) ON OFF OFF/ON (любое) OFF 0/4…20 мА (активный) OFF ON OFF/ON (любое) OFF 0/4…20 мА (пассивный) ON OFF OFF ON 0/2…10 В ON OFF ON ON 0/1…5 В ON ON OFF/ON (любое) OFF/ON (любое) запрещенное состояние OFF OFF OFF/ON (любое) OFF/ON (любое) запрещенное состояние
Индикация

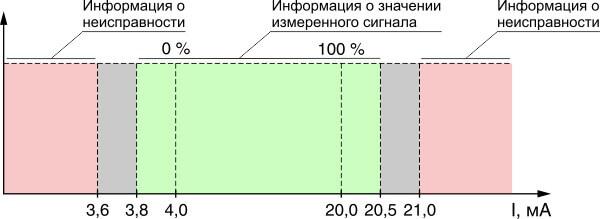

Принцип работы индикации и выхода «Общая ошибка» по стандарту NAMUR NE43При передаче унифицированного токового сигнала 4…20 мА индикация состояния и выход «Общая ошибка» работают в соответствии со стандартом NAMUR NE43.
Стандарт NAMUR NE43 устанавливает значения токового сигнала при выходе за которые, сигнал считается аварийным (информация о неисправности). Токовый сигнал может выйти за диапазон при: отказе датчика, обрыве линии, коротком замыкание линии. Диапазон от 3,8 до 20,5 мА предназначен для передачи значений измеренного сигнала (4,0 мА соответствует 0 % измеренного значения, 20,0 мА соответствует 100 % измеренного значения). Снижение тока ниже 3,6 мА означает обрыв линии, увеличение тока выше 21,0 мА соответствует короткому замыканию линии.
Индикация при работе с унифицированным токовым сигналом 4…20 мА
Состояние модуля Светодиод «Питание» «Вход» питание отсутствует, модуль выключен выключен выключен модуль включен, входной ток в диапазоне от 3,5 до 22,5 мА зеленый зеленый модуль включен, входной ток более 22,5 мА (короткое замыкание) зеленый красный модуль включен, входной ток менее 3,5 мА (обрыв) зеленый красный

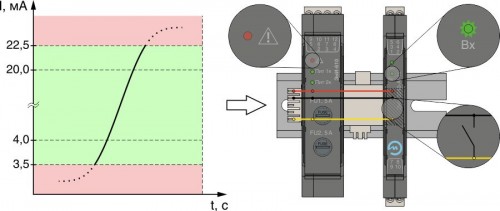

мигаетМодуль включен, ток в искробезопасной цепи в диапазоне от 3,5 до 22,5 мА
Светодиод индикации состояния канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».
Модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».

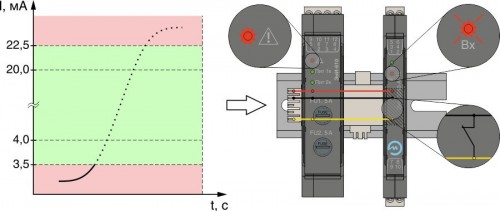

Модуль включен, ток в искробезопасной цепи менее 3,5 мА (обрыв)
Светодиод индикации состояния канала «Вход» мигает красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
Индикация при работе с унифицированным токовым сигналом 0…20 мА
Состояние модуля Светодиод «Питание» «Вход» питание отсутствует, модуль выключен выключен выключен модуль включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА зеленый зеленый модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание) зеленый красный Модуль включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА
Светодиод индикации состояния канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

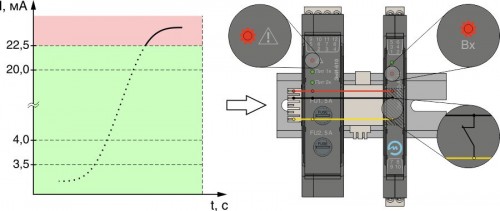

Модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
- Применяется в системах автоматизации технологических процессов в энергетике, металлургии, машиностроении, нефтяной, газовой и химической промышленностях.
ЭнИ-3240-АI — одноканальный модуль гальванической развязки токового сигнала.
В зависимости от исполнения, модули рассчитаны на работу с активными и (или) пассивными источниками токового сигнала 4…20 мА и активными и (или) пассивными нагрузками.
Условные обозначения модулей
Наименование Количество каналов Напряжение питания, В Входной сигнал Выходной сигнал ЭнИ-3240-AI-1к 1 24 или 36 0…20 мА 0…20 мА, 0…5/0…10 В1) 4…20 мА/HART 4…20 мА/HART, 1…5/2…10 В1) 1) Для модулей с кодом выходного сигнала 420П1/U и 420П1Н/U.
Основные технические характеристики
Параметр
Значение
Диапазон напряжения питания постоянного тока, В 18…40 Потребляемая мощность, Вт не более 3,0 Токовый сигнал на входе, мА 0…20, 4…20 Токовый сигнал на выходе, мА 0…20, 4…20 Напряжение на входе при токе 4 мА, В не более 24 Напряжение на входе при токе 20 мА, В не менее 20 Значение тока короткого замыкания во входной цепи, мА не более 31 Падение напряжения на пассивном входе при токе 20 мА, В не более 3,5 Активные выходные цепи с токовым сигналом 0…20/4…20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм. не более 0,6 Сопротивление нагрузки активных выходных цепей с сигналами напряжения 0…5/0…10 В и 1…5/2…10 В должно быть, кОм. не менее 100 Пассивные выходные цепи (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В 12…28 Падение напряжения на пассивных выходах при токе 20 мА, В не более 6 Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с не более 0,1 Электрическая прочность изоляции между входной и выходной цепью, В 1500 Электрическая прочность изоляции между входной цепью и источником питания, В 1500 Электрическая прочность изоляции между выходной цепью и источником питания, В 1500 Сопротивление изоляции между входной и выходной цепью, МОм не менее 40 Конструктивное исполнение пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 Степень защиты по ГОСТ 14254 IP20 Средняя наработка на отказ с учетом технического обслуживания, часов 120000 Средний срок службы, лет 12 Масса модуля, кг не более 0,2
Метрологические характеристики
Параметр Значение Основная приведенная погрешность Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % ± 0,1
± 0,05Погрешность преобразования входного сигнала в выходной сигнал напряжения, выраженная в процентах от диапазона изменения выходного сигнала, не более, % ± 0,2 Дополнительная приведенная погрешность Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала. ± 0,1 Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала ± 0,1 Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С ± 0,11)
± 0,052)1) Для модулей с погрешностью преобразования ± 0,1 %;
2) Для модулей с погрешностью преобразования ± 0,05 %.
-
