Модули (блоки гальванической развязки) предназначены для подключения активных или пассивных датчиков с выходными токовыми сигналами 4…20/0…20 мА (токовая петля) и цифровым сигналом на базе HART-протокола.Узнать стоимость-
Модули обеспечивают гальваническое разделение электрических цепей между входом и выходом, работающих с унифицированными токовыми сигналами 4…20/0…20 мА.
Модули обеспечивают передачу токового сигнала с возможностью преобразования в унифицированные сигналы напряжения 1…5/2…10 В или 0…5/0…10 В.
- Компактный корпус;
- Повышенная надежность системы за счет гальванической изоляции;
- Минимальная погрешность при передаче сигнала ± 0,05 %;
- Подключение питания по шине TBUS;
- Двунаправленная передача сигнала по HART-протоколу;
- Исключение влияния электромагнитных помех;
- Контроль уровня передаваемого сигнала с индикацией на передней панели.
Принцип работы индикации и выхода «Общая ошибка» по стандарту NAMUR NE43При передаче унифицированного токового сигнала 4…20 мА индикация состояния каналов и выход «Общая ошибка» работают в соответствии со стандартом NAMUR NE43.

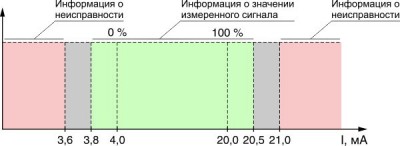

Стандарт NAMUR NE43 устанавливает значения токового сигнала при выходе за которые, сигнал считается аварийным (информация о неисправности). Токовый сигнал может выйти за диапазон при: отказе датчика, обрыве линии, коротком замыкание линии. Диапазон от 3,8 до 20,5 мА предназначен для передачи значений измеренного сигнала (4,0 мА соответствует 0 % измеренного значения, 20,0 мА соответствует 100 % измеренного значения). Снижение тока ниже 3,6 мА означает обрыв линии, увеличение тока выше 21,0 мА соответствует короткому замыканию линии.
Индикация при работе с унифицированным токовым сигналом 4…20 мА
Состояние модуля Светодиод «Питание» «Вход 1» «Вход 2» питание отсутствует, модуль выключен выключен выключен выключен модуль включен, ток в искробезопасной цепи в диапазоне от 3,5 до 22,5 мА зеленый зеленый зеленый модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание) зеленый красный красный модуль включен, ток в искробезопасной цепи менее 3,5 мА (обрыв) зеленый красный
мигаеткрасный

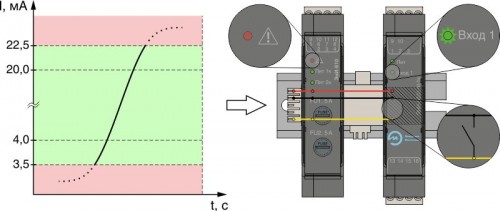

мигаетМодуль включен, ток в искробезопасной цепи в диапазоне от 3,5 до 22,5 мА
Светодиод индикации состояния канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».

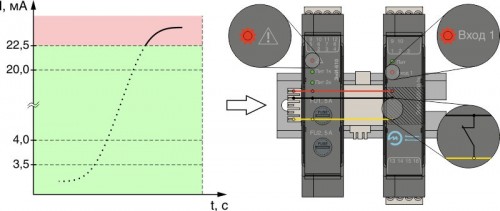

Модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
Модуль включен, ток в искробезопасной цепи менее 3,5 мА (обрыв)
Светодиод индикации состояния канала «Вход» мигает красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
Индикация при работе с унифицированным токовым сигналом 0…20 мА
Состояние модуля Светодиод «Питание» «Вход 1» «Вход 2» питание отсутствует, модуль выключен выключен выключен выключен модуль включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА зеленый зеленый зеленый модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание) зеленый красный красный Модуль включен, ток в искробезопасной цепи в диапазоне от 0 до 22,5 мА
Светодиод индикации состояния канала «Вход» светится зеленым, контакт выхода «Общая ошибка» разомкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует отсутствие сигнала «Общая ошибка».
Модуль включен, ток в искробезопасной цепи более 22,5 мА (короткое замыкание)
Светодиод индикации состояния канала «Вход» светится красным, контакт выхода «Общая ошибка» замкнут, модуль питания и контроля шины TBUS ЭнИ-610 (при использовании) фиксирует наличие сигнала «Общая ошибка».
- Применяется в системах автоматизации технологических процессов в энергетике, металлургии, машиностроении, нефтяной, газовой и химической промышленностях.
ЭнИ-3220-АI — одно- или двухканальный модуль гальванической развязки токового сигнала.
ЭнИ-3230-АI — одно- или двухканальный модуль гальванической развязки токового сигнала в компактном корпусе.
В зависимости от исполнения, модули рассчитаны на работу с активными и (или) пассивными источниками токового сигнала 4…20/0…20 мА и пассивными нагрузками.
Условные обозначения модулей
Наименование Количество
каналовВходной сигнал Выходной сигнал ЭнИ-3220-AI-1к 1 0…20 мА, 4…20 мА/HART 0…20 мА, 4…20 мА/HART,
0…5/0…10 В1), 1…5/2…10 В1)ЭнИ-3220-AI-2к 2 ЭнИ-3230-AI-1к 1 0…20 мА, 4…20 мА/HART 0…20 мА, 4…20 мА/HART ЭнИ-3230-AI-2к 2 4…20 мА/HART 4…20 мА/HART 1) Для модулей с кодом выходного сигнала 420ПН/U.
Основные технические характеристики
Параметр Значение Диапазон напряжения питания постоянного тока, В 18…40 Потребляемая мощность, Вт
ЭнИ-3220-AI-1к, ЭнИ-3230-AI-1к
ЭнИ-3220-AI-2к, ЭнИ-3230-AI-2кне более 3,5
не более 6,0Токовый сигнал на входе, мА 0...20, 4…20 Напряжение на входе при токе 4 мА, В не более 24 Напряжение на входе при токе 20 мА, В не менее 20 Значение тока короткого замыкания во входной цепи, мА не более 31 Падение напряжения на пассивном входе модулей при токе 20 мА, В не более 4 Токовый сигнал на выходе, мА 0...20, 4…20 Активные выходные цепи модулей с токовым сигналом 0…20/4…20 мА (цепи нагрузки) рассчитаны на работу с нагрузками, кОм не более 0,6 Сопротивление нагрузки активных выходных цепей модулей с сигналами напряжения 0…5/0…10 В и 1…5/2…10 В должно быть, кОм не менее 100 Пассивные выходные цепи модулей (цепи нагрузки) рассчитаны на работу в диапазоне напряжений от внешнего источника питания, В 12…28 Падение напряжения на пассивном выходе модулей при токе 20 мА, В не более 6 Время установления выходного сигнала (время, в течение которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности), с не более 0,1 Электрическая прочность изоляции между входной и выходной цепью, В 1500 Электрическая прочность изоляции между входной цепью и источником питания, В 1500 Электрическая прочность изоляции между выходной цепью и источником питания, В 1500 Конструктивное исполнение пластмассовый корпус для монтажа на DIN-рейке NS35\7,5 Степень защиты по ГОСТ 14254 IP20 Средняя наработка на отказ с учетом технического обслуживания, часов 120000 Средний срок службы, лет 12 Масса модуля, кг не более 0,2
Метрологические характеристики
Параметр Значение Основная приведенная погрешность Погрешность преобразования входного сигнала в выходной токовый сигнал, выраженная в процентах от диапазона изменения выходного сигнала, не более, % ± 0,1
± 0,05Погрешность преобразования входного сигнала в выходной сигнал напряжения, выраженная в процентах от диапазона изменения выходного сигнала, не более, % ± 0,2 Дополнительная приведенная погрешность Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает, % от диапазона изменения выходного сигнала. ± 0,1 Изменение значения выходного сигнала, вызванное изменением сопротивления нагрузки в рабочем диапазоне, не превышает, % от диапазона изменения выходного сигнала ± 0,1 Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в рабочем диапазоне температур, не превышает, % от диапазона изменения выходного сигнала на каждые 10 °С ± 0,11)
± 0,052)
1) Для модулей с погрешностью преобразования ± 0,1 %;
2) Для модулей с погрешностью преобразования ± 0,05 %.
По запросу модуль может быть укомплектован заводским листом калибровки.
-
Модули обеспечивают гальваническое разделение электрических цепей между входом и выходом, работающих с унифицированными токовыми сигналами 4…20/0…20 мА.
